Трубопровод гидравлический подъемного механизма 11430024 (часть 3)

← Трубопровод гидравлический подъемного механизма 11430024 (часть 2) Мотор плунжерный b220501000479 →

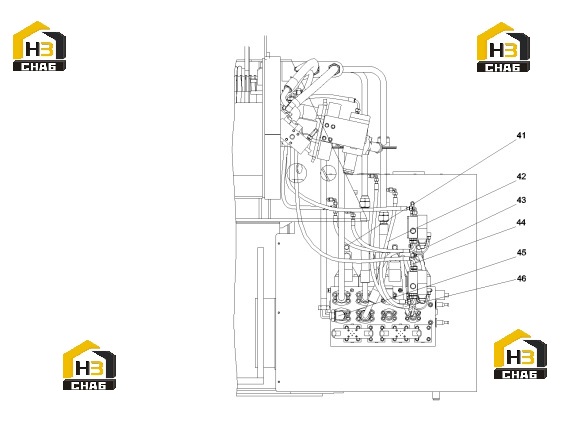

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:41

Наименование:Hose 2SN8-DKOL-DKOL90-500

Каталожный номер:B230103000473

Комплект:3

Примечание:

№ на схеме:42

Наименование:Hose 2SN8-DKOL-DKOL90-600Q/SY1102

Каталожный номер:B230103000475

Комплект:2

Примечание:

№ на схеме:43

Наименование:Pressure measuring tube

Каталожный номер:60029799

Комплект:2

Примечание:

№ на схеме:44

Наименование:Pipe joint

Каталожный номер:A229900002938

Комплект:6

Примечание:

№ на схеме:45

Наименование:Pipe joint

Каталожный номер:A229900002789

Комплект:3

Примечание:

№ на схеме:46

Наименование:Hose

Каталожный номер:B230103000114

Комплект:1

Примечание:
