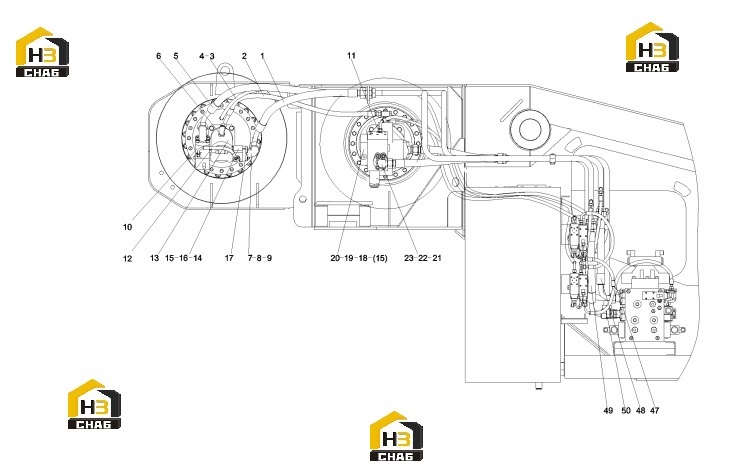

Трубопровод гидравлический подъемного механизма 11430024 (часть 1)

← Трубопровод гидравлический 11132316 Трубопровод гидравлический подъемного механизма 11430024 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103002927

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:B230103000639

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:B230103004173

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe joint

Каталожный номер:A229900002537

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose assembly

Каталожный номер:B230103007891

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe joint

Каталожный номер:A229900002902

Комплект:1

Примечание:

№ на схеме:7

Наименование:Right angle flange joint

Каталожный номер:A229900003567

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:B230101000215

Комплект:1

Примечание:

№ на схеме:9

Наименование:Folio flange

Каталожный номер:B229900000333

Комплект:2

Примечание:

№ на схеме:10

Наименование:Auxiliary coil balance valve assembly

Каталожный номер:11482093

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe joint

Каталожный номер:A229900002570

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose 2SN8-DKOL-DKOL90-400Q/SY1102

Каталожный номер:B230103000469

Комплект:2

Примечание:

№ на схеме:13

Наименование:Plunger motor

Каталожный номер:B220501000479

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sub-roll transition block assembly

Каталожный номер:11482186

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:A229900002753

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pipe joint

Каталожный номер:A229900002559

Комплект:8

Примечание:

№ на схеме:17

Наименование:Screw M12x90GB70.1

Каталожный номер:A210204000031

Комплект:8

Примечание:

№ на схеме:18

Наименование:Balance valve transition plate

Каталожный номер:10482987

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:A210609000056

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M14x45GB70.1

Каталожный номер:A210204000035

Комплект:16

Примечание:

№ на схеме:21

Наименование:Right angle flange joint

Каталожный номер:A210770000615

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring 37.5x3.55GB3452.1

Каталожный номер:A210609000121

Комплект:1

Примечание:

№ на схеме:23

Наименование:Folio flange

Каталожный номер:A229900005120

Комплект:6

Примечание:

№ на схеме:47

Наименование:Hose 2SN8-DKOL-DKOL90-450

Каталожный номер:B230103000472

Комплект:1

Примечание:

№ на схеме:48

Наименование:Hose

Каталожный номер:21020698

Комплект:1

Примечание:

№ на схеме:49

Наименование:Hose

Каталожный номер:B230103004135

Комплект:1

Примечание:

№ на схеме:50

Наименование:Steel pipe assembly

Каталожный номер:11430459

Комплект:1

Примечание:
