Система возврата масла 11430048

Система возврата масла 11430048

← Система слива масла 11430046 Радиатор a229900002327 →

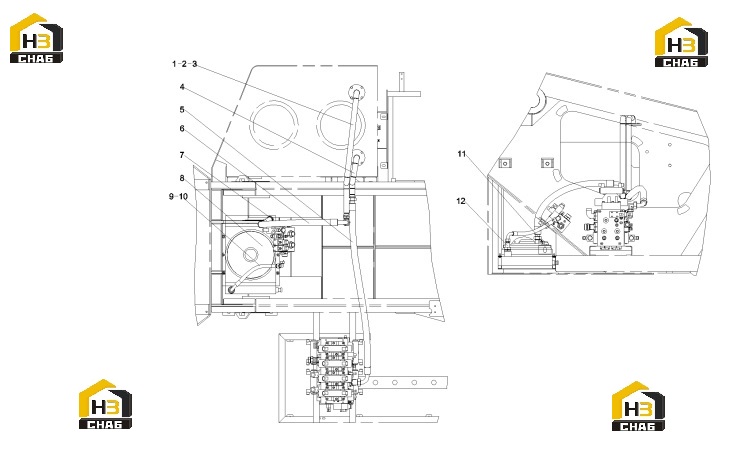

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Oil return steel pipe 1
Каталожный номер:11100478
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rubber pad
Каталожный номер:A820606020302
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt M8x25GB5783 duck rust
Каталожный номер:24000530
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Oil return steel pipe II
Каталожный номер:11100482
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:B230103003390
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:B230103003471
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pipe joint
Каталожный номер:A229900002889
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:radiator
Каталожный номер:A229900002327
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:B230103000814
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pipe joint
Каталожный номер:A229900002941
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pipe joint
Каталожный номер:21002960
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Steel pipe assembly
Каталожный номер:11100474
Комплект:1
Примечание:
