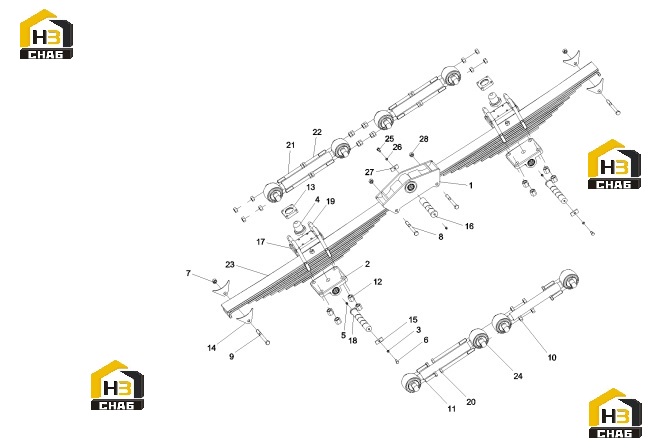

Система передней подвески 10024619

← Система подвесной рамы оси 10180401 Пластины подвески 10024287 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Balance bracket assembly

Каталожный номер:10024489

Комплект:2

Примечание:

№ на схеме:2

Наименование:Base plate assembly

Каталожный номер:10024498

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:6

Примечание:

№ на схеме:4

Наименование:Middle and rear axle damping pads

Каталожный номер:A820606030680

Комплект:4

Примечание:

№ на схеме:5

Наименование:Oil cup

Каталожный номер:A210804000002

Комплект:6

Примечание:

№ на схеме:6

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:6

Примечание:

№ на схеме:7

Наименование:Nut M16GB889.1 Grade 10

Каталожный номер:A210319000023

Комплект:8

Примечание:

№ на схеме:8

Наименование:Bolt M16x150GB5782

Каталожный номер:A210110000193

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt M16x160GB5782 Grade 10.9

Каталожный номер:A210110000425

Комплект:4

Примечание:

№ на схеме:10

Наименование:Nut M18x1.5GB6171 Grade 10

Каталожный номер:A210308000027

Комплект:20

Примечание:

№ на схеме:11

Наименование:Bolt M18x1.5x70GB5786 grade 10.9

Каталожный номер:A210114000013

Комплект:8

Примечание:

№ на схеме:12

Наименование:Nut M20x1.5GB56 Grade 10

Каталожный номер:A210321000010

Комплект:16

Примечание:

№ на схеме:13

Наименование:Front axle limit plate

Каталожный номер:10014657

Комплект:4

Примечание:

№ на схеме:14

Наименование:Leaf spring side plate

Каталожный номер:10024596

Комплект:8

Примечание:

№ на схеме:15

Наименование:Baffle

Каталожный номер:10024587

Комплект:6

Примечание:

№ на схеме:16

Наименование:Leaf spring pin two

Каталожный номер:10024591

Комплект:2

Примечание:

№ на схеме:17

Наименование:Cover plate

Каталожный номер:10024582

Комплект:4

Примечание:

№ на схеме:18

Наименование:Leaf spring pin one

Каталожный номер:10024584

Комплект:4

Примечание:

№ на схеме:19

Наименование:U-shaped bolt

Каталожный номер:10024500

Комплект:8

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:10024558

Комплект:4

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:10024576

Комплект:4

Примечание:

№ на схеме:22

Наименование:bolt

Каталожный номер:10024580

Комплект:4

Примечание:

№ на схеме:23

Наименование:Leaf spring assembly one

Каталожный номер:10024287

Комплект:4

Примечание:

№ на схеме:24

Наименование:Thrust rod assembly

Каталожный номер:10024264

Комплект:6

Примечание:

№ на схеме:25

Наименование:Bolt M10x30GB5783

Каталожный номер:A210111000023

Комплект:16

Примечание:

№ на схеме:26

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:27

Наименование:Side panel positioning sleeve

Каталожный номер:10024594

Комплект:8

Примечание:

№ на схеме:28

Наименование:Nut M16GB889.1

Каталожный номер:A210319000012

Комплект:8

Примечание:
