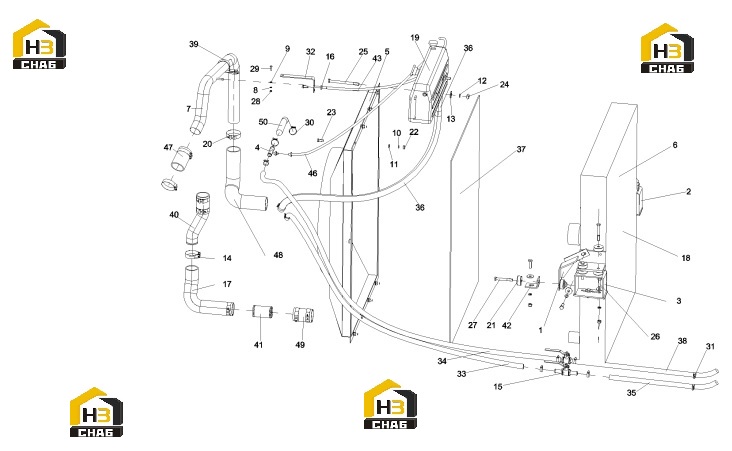

Система охлаждения 10198938

← Система выхлопная 10199005 Радиатор a220700000012 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Radiator right lever assembly

Каталожный номер:10198809

Комплект:1

Примечание:

№ на схеме:2

Наименование:Radiator left bracket assembly

Каталожный номер:10021464

Комплект:1

Примечание:

№ на схеме:3

Наименование:Radiator right bracket assembly

Каталожный номер:10021474

Комплект:1

Примечание:

№ на схеме:4

Наименование:Three-way joint assembly

Каталожный номер:10198779

Комплект:1

Примечание:

№ на схеме:5

Наименование:Windshield assembly

Каталожный номер:10023918

Комплект:1

Примечание:

№ на схеме:6

Наименование:Radiator left pull rod assembly

Каталожный номер:10198804

Комплект:1

Примечание:

№ на схеме:7

Наименование:Engine outlet steel pipe assembly

Каталожный номер:10198846

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer 6GB93

Каталожный номер:A210401000016

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:11

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:12

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:10

Примечание:

№ на схеме:13

Наименование:Washer 12GB96.1

Каталожный номер:A210404000004

Комплект:16

Примечание:

№ на схеме:14

Наименование:T-shaped hoop

Каталожный номер:A229900003104

Комплект:6

Примечание:

№ на схеме:15

Наименование:Straight-through ball valve

Каталожный номер:60022386

Комплект:2

Примечание:

№ на схеме:16

Наименование:Throat clamp

Каталожный номер:A210855000003

Комплект:7

Примечание:

№ на схеме:17

Наименование:Engine water inlet elbow hose

Каталожный номер:10469753

Комплект:1

Примечание:

№ на схеме:18

Наименование:radiator

Каталожный номер:A220700000012

Комплект:1

Примечание:

№ на схеме:19

Наименование:Expansion tank assembly

Каталожный номер:A229900008930

Комплект:1

Примечание:

№ на схеме:20

Наименование:T-shaped hoop

Каталожный номер:B229900001059

Комплект:4

Примечание:

№ на схеме:21

Наименование:Radiator cushion

Каталожный номер:A810101000148

Комплект:12

Примечание:

№ на схеме:22

Наименование:Nut M10GB889.1

Каталожный номер:A210319000001

Комплект:8

Примечание:

№ на схеме:23

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:8

Примечание:

№ на схеме:24

Наименование:Nut M12GB889.1

Каталожный номер:A210319000006

Комплект:14

Примечание:

№ на схеме:25

Наименование:Bolt M12x160GB5782

Каталожный номер:A210110000179

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt M12x40GB5783

Каталожный номер:A210111000040

Комплект:8

Примечание:

№ на схеме:27

Наименование:Bolt M12x90GB5782

Каталожный номер:A210110000015

Комплект:6

Примечание:

№ на схеме:28

Наименование:Nut M6GB889.1

Каталожный номер:A210319000003

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt M6x20GB5783

Каталожный номер:A210111000080

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose hoop

Каталожный номер:A229900002964

Комплект:4

Примечание:

№ на схеме:31

Наименование:Hose hoop

Каталожный номер:A229900001347

Комплект:6

Примечание:

№ на схеме:32

Наименование:Outlet steel pipe bracket

Каталожный номер:10114373

Комплект:1

Примечание:

№ на схеме:33

Наименование:Heater

Каталожный номер:10074296

Комплект:1

Примечание:

№ на схеме:34

Наименование:Heater

Каталожный номер:10074295

Комплект:1

Примечание:

№ на схеме:35

Наименование:Heater

Каталожный номер:10074294

Комплект:1

Примечание:

№ на схеме:36

Наименование:Add water pipe

Каталожный номер:10075211

Комплект:1

Примечание:

№ на схеме:37

Наименование:Thermal insulation cotton pull

Каталожный номер:10076934

Комплект:1

Примечание:

№ на схеме:38

Наименование:Heater

Каталожный номер:10198708

Комплект:1

Примечание:

№ на схеме:39

Наименование:Hoop

Каталожный номер:10204843

Комплект:1

Примечание:

№ на схеме:40

Наименование:Engine inlet steel pipe

Каталожный номер:10468887

Комплект:1

Примечание:

№ на схеме:41

Наименование:Engine water inlet straight steel pipe

Каталожный номер:10468909

Комплект:1

Примечание:

№ на схеме:42

Наименование:Radiator rod support

Каталожный номер:10198781

Комплект:2

Примечание:

№ на схеме:43

Наименование:Steam hose 1

Каталожный номер:11204304

Комплект:1

Примечание:

№ на схеме:46

Наименование:3.52 Hose IV

Каталожный номер:11204405

Комплект:1

Примечание:

№ на схеме:47

Наименование:Engine outlet hose

Каталожный номер:10021788

Комплект:1

Примечание:

№ на схеме:48

Наименование:Radiator inlet hose

Каталожный номер:10021789

Комплект:1

Примечание:

№ на схеме:49

Наименование:Radiator outlet hose

Каталожный номер:10021790

Комплект:2

Примечание:

№ на схеме:50

Наименование:Warm air inlet hose I

Каталожный номер:10023985

Комплект:1

Примечание:
