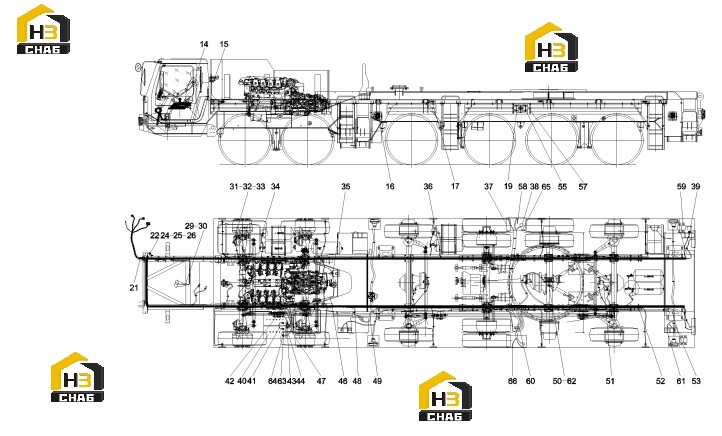

Система электрическая автокрана 10053309

← Мост задний b220600000025 Приборы электронные автокрана 10053309 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:14

Наименование:horn

Каталожный номер:60006476

Комплект:2

Примечание:

№ на схеме:15

Наименование:Water level sensor

Каталожный номер:A240600000162

Комплект:1

Примечание:

№ на схеме:16

Наименование:Work light

Каталожный номер:A241100000312

Комплект:4

Примечание:

№ на схеме:17

Наименование:Side sign light assembly

Каталожный номер:A241100000349

Комплект:12

Примечание:

№ на схеме:19

Наименование:controller

Каталожный номер:B249900000809

Комплект:1

Примечание:

№ на схеме:21

Наименование:Chassis wiring harness assembly

Каталожный номер:10049030

Комплект:1

Примечание:

№ на схеме:22

Наименование:Electric horn

Каталожный номер:A240500000075

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:2

Примечание:

№ на схеме:25

Наименование:Nut M8GB889.1

Каталожный номер:A210319000004

Комплект:2

Примечание:

№ на схеме:26

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:29

Наименование:Air horn assembly

Каталожный номер:A240500000076

Комплект:1

Примечание:

№ на схеме:30

Наименование:Air horn bracket

Каталожный номер:A820101331138

Комплект:1

Примечание:

№ на схеме:31

Наименование:Liquid level sensor

Каталожный номер:60006096

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw M5x12GB818

Каталожный номер:A210210000003

Комплект:5

Примечание:

№ на схеме:33

Наименование:Washer 5GB93

Каталожный номер:A210401000015

Комплект:5

Примечание:

№ на схеме:34

Наименование:Low voltage alarm

Каталожный номер:A249900000918

Комплект:3

Примечание:

№ на схеме:35

Наименование:Brake light switch

Каталожный номер:A241200000524

Комплект:1

Примечание:

№ на схеме:36

Наименование:Right side lamp wiring harness assembly

Каталожный номер:10049032

Комплект:1

Примечание:

№ на схеме:37

Наименование:Self-tapping screws

Каталожный номер:A210264000005

Комплект:12

Примечание:

№ на схеме:38

Наименование:relay

Каталожный номер:B240700000133

Комплект:5

Примечание:

№ на схеме:39

Наименование:Reversing buzzer

Каталожный номер:A249900000826

Комплект:1

Примечание:

№ на схеме:40

Наименование:Battery installation

Каталожный номер:A810501105000

Комплект:1

Примечание:

№ на схеме:41

Наименование:Power cord Q/SY015029

Каталожный номер:60012792

Комплект:1

Примечание:

№ на схеме:42

Наименование:Power cord

Каталожный номер:60012785

Комплект:2

Примечание:

№ на схеме:43

Наименование:Power cord

Каталожный номер:60012782

Комплект:1

Примечание:

№ на схеме:44

Наименование:Power master switch control box

Каталожный номер:A249900001417

Комплект:1

Примечание:

№ на схеме:46

Наименование:Power cord Q/SY015029

Каталожный номер:60012801

Комплект:1

Примечание:

№ на схеме:47

Наименование:DC contactor

Каталожный номер:A240700000358

Комплект:1

Примечание:

№ на схеме:48

Наименование:Over the coil

Каталожный номер:A820606010864

Комплект:12

Примечание:

№ на схеме:49

Наименование:Standard light wiring harness assembly on the left

Каталожный номер:10049033

Комплект:1

Примечание:

№ на схеме:50

Наименование:Tilt sensor

Каталожный номер:B240600000274

Комплект:1

Примечание:

№ на схеме:51

Наименование:Low voltage alarm

Каталожный номер:A249900000919

Комплект:1

Примечание:

№ на схеме:52

Наименование:bolt

Каталожный номер:A210111000079

Комплект:7

Примечание:

№ на схеме:53

Наименование:Nylon cable tie

Каталожный номер:A239900000066

Комплект:400

Примечание:

№ на схеме:55

Наименование:Sany leg leveling instrument installation box

Каталожный номер:A810202000031

Комплект:2

Примечание:

№ на схеме:57

Наименование:Knob switch XB2-BD21

Каталожный номер:B240200000068

Комплект:2

Примечание:

№ на схеме:58

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:7

Примечание:

№ на схеме:59

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:12

Примечание:

№ на схеме:60

Наименование:Outrigger control wiring harness assembly

Каталожный номер:11167055

Комплект:1

Примечание:

№ на схеме:61

Наименование:Proximity switch

Каталожный номер:B241200000665

Комплект:8

Примечание:

№ на схеме:62

Наименование:Interface plug

Каталожный номер:B241200000925

Комплект:1

Примечание:

№ на схеме:63

Наименование:Type A battery positive electrode connector assembly A17.5

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:64

Наименование:Type A battery negative electrode connector assembly A16

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:65

Наименование:Rubber stopper

Каталожный номер:60047688

Комплект:1

Примечание:

№ на схеме:66

Наименование:Waterproof cable fixing head black

Каталожный номер:60004571

Комплект:2

Примечание:
