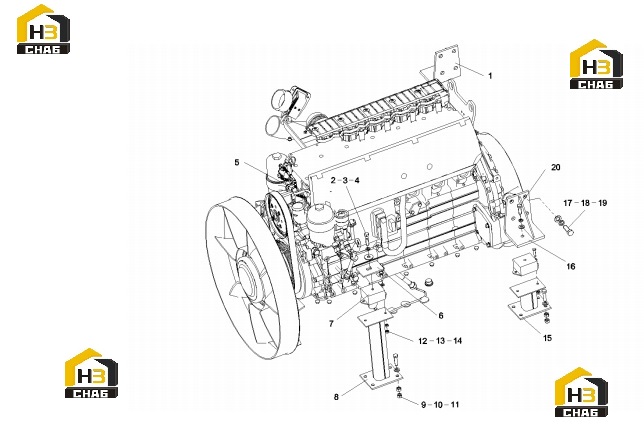

Система демпфирования и передачи 10023020

← Системы двигателя 10798885 Двигатель b220200000112 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Right rear bracket

Каталожный номер:10023005

Комплект:1

Примечание:

№ на схеме:2

Наименование:bolt

Каталожный номер:A210110000009

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer 12GB96.1

Каталожный номер:A210404000004

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:5

Наименование:engine

Каталожный номер:B220200000112

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cushion

Каталожный номер:10022955

Комплект:2

Примечание:

№ на схеме:7

Наименование:Transmission suspension cushion

Каталожный номер:A229900003075

Комплект:4

Примечание:

№ на схеме:8

Наименование:Front support

Каталожный номер:10022964

Комплект:2

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:A210111000119

Комплект:8

Примечание:

№ на схеме:10

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:32

Примечание:

№ на схеме:11

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:18

Примечание:

№ на схеме:12

Наименование:bolt

Каталожный номер:A210111000293

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:16

Примечание:

№ на схеме:14

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:16

Примечание:

№ на схеме:15

Наименование:Rear support

Каталожный номер:10022996

Комплект:2

Примечание:

№ на схеме:16

Наименование:Left rear bracket

Каталожный номер:10022975

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M16x45GB5783 Grade 10.9

Каталожный номер:A210111000106

Комплект:8

Примечание:

№ на схеме:18

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:19

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:A210111000203

Комплект:2

Примечание:
