Редуктор поворотный b220800000264

← Подшипник поворотный a229900005701 Комплектующие поворотной системы 10022554 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

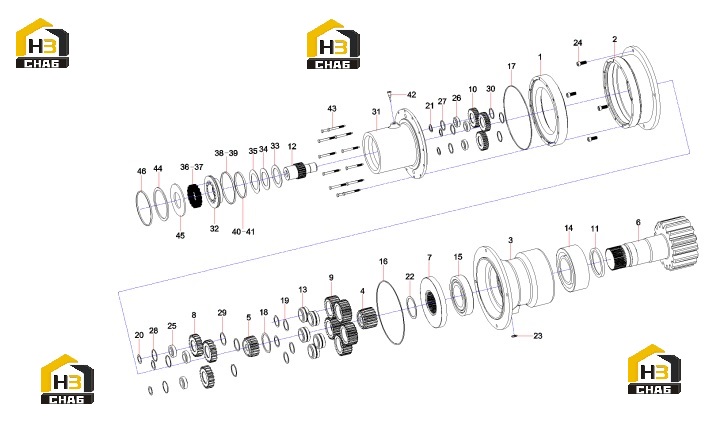

№ на схеме:1

Наименование:Ring gear R988011882

Каталожный номер:60129232

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring gear R988011547

Каталожный номер:60129231

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing seat R988011043

Каталожный номер:60129254

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sun wheel R988011692

Каталожный номер:60129234

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sun wheel R988012028

Каталожный номер:60129235

Комплект:1

Примечание:

№ на схеме:6

Наименование:Gear shaft R988011208

Каталожный номер:60129239

Комплект:1

Примечание:

№ на схеме:7

Наименование:Planetary frame R988011849

Каталожный номер:60129252

Комплект:1

Примечание:

№ на схеме:8

Наименование:Planetary wheel R988012146

Каталожный номер:60129238

Комплект:3

Примечание:

№ на схеме:9

Наименование:Planetary wheel R988011898

Каталожный номер:60129236

Комплект:5

Примечание:

№ на схеме:10

Наименование:Planetary wheel R988012116

Каталожный номер:60129237

Комплект:3

Примечание:

№ на схеме:11

Наименование:Positioning ring R988012264

Каталожный номер:60129246

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sun wheel R988011671

Каталожный номер:60129233

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ball bearing R916411708

Каталожный номер:60129229

Комплект:5

Примечание:

№ на схеме:14

Наименование:Ball bearing R916412542

Каталожный номер:60129230

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ball bearing R916411281

Каталожный номер:60129226

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring R988012488

Каталожный номер:60129256

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring R988012491

Каталожный номер:60129257

Комплект:2

Примечание:

№ на схеме:18

Наименование:Positioning ring R909086744

Каталожный номер:60129240

Комплект:2

Примечание:

№ на схеме:19

Наименование:Positioning ring R916452038

Каталожный номер:60129242

Комплект:5

Примечание:

№ на схеме:20

Наименование:Retaining ring R916452026

Каталожный номер:60089875

Комплект:3

Примечание:

№ на схеме:21

Наименование:Positioning ring R988012907

Каталожный номер:60129248

Комплект:3

Примечание:

№ на схеме:22

Наименование:Positioning ring R913003850

Каталожный номер:60129241

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer R916462052

Каталожный номер:60089890

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hexagon socket screw R988012992

Каталожный номер:60129251

Комплект:4

Примечание:

№ на схеме:25

Наименование:Ball bearing R916411659

Каталожный номер:60129227

Комплект:3

Примечание:

№ на схеме:26

Наименование:Ball bearing R916411662

Каталожный номер:60129228

Комплект:3

Примечание:

№ на схеме:27

Наименование:Friction washer R916462073

Каталожный номер:60129250

Комплект:6

Примечание:

№ на схеме:28

Наименование:Retaining ring R916462507

Каталожный номер:60089882

Комплект:6

Примечание:

№ на схеме:29

Наименование:Retaining ring R916452244

Каталожный номер:60089876

Комплект:6

Примечание:

№ на схеме:30

Наименование:Positioning ring R916452229

Каталожный номер:60129243

Комплект:6

Примечание:

№ на схеме:31

Наименование:Disc bracket R988011548

Каталожный номер:60129253

Комплект:1

Примечание:

№ на схеме:32

Наименование:Piston R988012055

Каталожный номер:60129249

Комплект:1

Примечание:

№ на схеме:33

Наименование:Positioning ring R988012328

Каталожный номер:60129247

Комплект:1

Примечание:

№ на схеме:34

Наименование:Inner ring R988012932

Каталожный номер:60129222

Комплект:5

Примечание:

№ на схеме:35

Наименование:Outer ring R988012941

Каталожный номер:60129223

Комплект:6

Примечание:

№ на схеме:36

Наименование:Spring R916423354

Каталожный номер:60089868

Комплект:16

Примечание:

№ на схеме:37

Наименование:Spring R916423355

Каталожный номер:60089869

Комплект:16

Примечание:

№ на схеме:38

Наименование:Square ring R988012401

Каталожный номер:60129219

Комплект:1

Примечание:

№ на схеме:39

Наименование:Thrust ring R916461727

Каталожный номер:60129225

Комплект:2

Примечание:

№ на схеме:40

Наименование:Square ring R988012402

Каталожный номер:60129220

Комплект:1

Примечание:

№ на схеме:41

Наименование:Thrust ring R916461643

Каталожный номер:60129224

Комплект:2

Примечание:

№ на схеме:42

Наименование:Screw plug R902602007

Каталожный номер:60089907

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hexagon screw R913006392

Каталожный номер:60129221

Комплект:12

Примечание:

№ на схеме:44

Наименование:Positioning ring R916452289

Каталожный номер:60129244

Комплект:1

Примечание:

№ на схеме:45

Наименование:Positioning ring R988012215

Каталожный номер:60129245

Комплект:1

Примечание:

№ на схеме:46

Наименование:O-ring R988012396

Каталожный номер:60129255

Комплект:1

Примечание:
