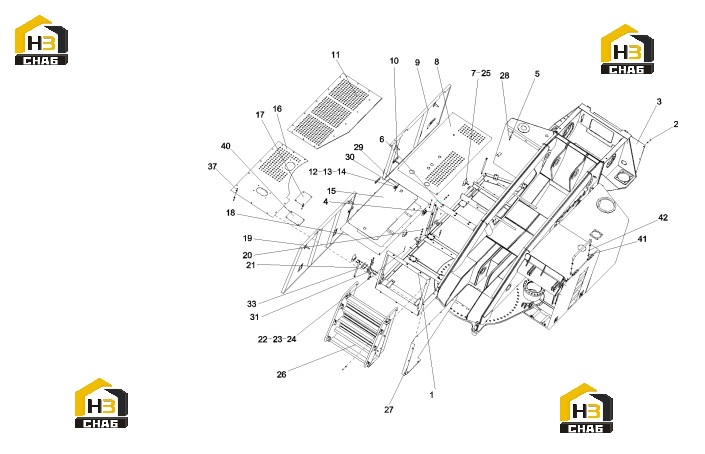

Пластины защитные корпуса платформы 10214843 (часть 1)

← Насос с электронным управлением b249900001540 Пластины защитные корпуса платформы 10214843 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hangar bracket I

Каталожный номер:10214597

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:138

Примечание:

№ на схеме:3

Наименование:Rear sealing plate

Каталожный номер:10847588

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hangar bracket II

Каталожный номер:10213933

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:83

Примечание:

№ на схеме:6

Наименование:Hangar bracket III

Каталожный номер:10213938

Комплект:1

Примечание:

№ на схеме:7

Наименование:Door lock

Каталожный номер:A222200000042

Комплект:6

Примечание:

№ на схеме:8

Наименование:Right rear bottom plate

Каталожный номер:10848955

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rear side door

Каталожный номер:10214094

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hinge assembly

Каталожный номер:10037154

Комплект:6

Примечание:

№ на схеме:11

Наименование:Rear top plate assembly

Каталожный номер:10214603

Комплект:1

Примечание:

№ на схеме:12

Наименование:Stainless steel access cover buckle

Каталожный номер:A229900003988

Комплект:3

Примечание:

№ на схеме:13

Наименование:screw

Каталожный номер:A210203000007

Комплект:12

Примечание:

№ на схеме:14

Наименование:Nut M4GB6170

Каталожный номер:A210307000014

Комплект:12

Примечание:

№ на схеме:15

Наименование:Top window panel

Каталожный номер:10213182

Комплект:1

Примечание:

№ на схеме:16

Наименование:Right front bottom plate

Каталожный номер:10850319

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cover plate

Каталожный номер:10213179

Комплект:2

Примечание:

№ на схеме:18

Наименование:Front top plate assembly

Каталожный номер:10214606

Комплект:1

Примечание:

№ на схеме:19

Наименование:Front side door

Каталожный номер:10214022

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:119

Примечание:

№ на схеме:21

Наименование:Air support (T01-T01)

Каталожный номер:60016957

Комплект:6

Примечание:

№ на схеме:22

Наименование:Screw M6x16GB818

Каталожный номер:A210210000008

Комплект:20

Примечание:

№ на схеме:23

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:12

Примечание:

№ на схеме:24

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:20

Примечание:

№ на схеме:25

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:97

Примечание:

№ на схеме:26

Наименование:Stair assembly

Каталожный номер:10213948

Комплект:1

Примечание:

№ на схеме:27

Наименование:Side sealing plate

Каталожный номер:10213809

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M8x30GB5783

Каталожный номер:A210111000091

Комплект:6

Примечание:

№ на схеме:29

Наименование:Washer 4GB97.1

Каталожный номер:A210405000004

Комплект:12

Примечание:

№ на схеме:30

Наименование:Washer 4GB93

Каталожный номер:A210401000013

Комплект:12

Примечание:

№ на схеме:31

Наименование:Door lock bracket I

Каталожный номер:11257703

Комплект:6

Примечание:

№ на схеме:33

Наименование:Door lock bracket II

Каталожный номер:11257707

Комплект:6

Примечание:

№ на схеме:37

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:131

Примечание:

№ на схеме:40

Наименование:Cover plate

Каталожный номер:10776506

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bolt M10x35GB5783

Каталожный номер:A210111000025

Комплект:2

Примечание:

№ на схеме:42

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:2

Примечание:
