Пластины подвески 10024313

Пластины подвески 10024313

← Пластины подвески 10024312 Колесо 10024978 →

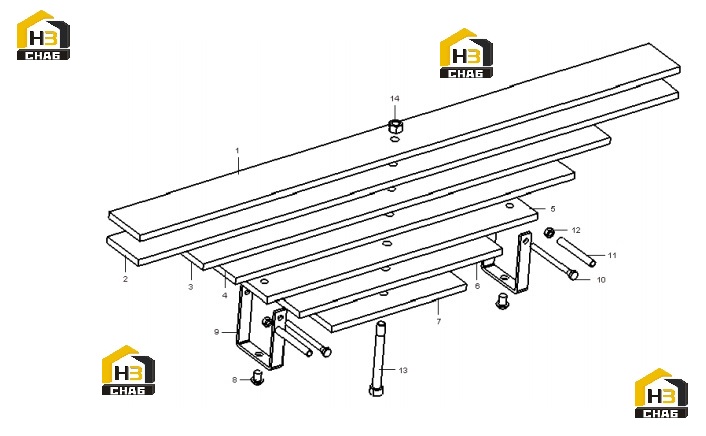

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Leaf spring one piece SYM550J458-021
Каталожный номер:60090774
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Leaf spring two-piece SYM550J458-023
Каталожный номер:60090725
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Leaf spring three-piece SYM550J458-025
Каталожный номер:60090745
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Leaf spring four-piece SYM550J458-027
Каталожный номер:60090763
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Leaf spring five-piece SYM550J458-031
Каталожный номер:60090768
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Leaf spring six-piece SYM550J458-033
Каталожный номер:60090734
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Leaf spring seven-piece SYM550J458-035
Каталожный номер:60090739
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rivet Q4501421
Каталожный номер:60090809
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clamp 2913ZB1-032
Каталожный номер:60090798
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hoop bolt Q150B10125
Каталожный номер:60090804
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clamp sleeve 2913H-107
Каталожный номер:60090806
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp nut Q340B10
Каталожный номер:60090803
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Center bolt SYM5550J458-106
Каталожный номер:60090825
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Center nut Q341B16
Каталожный номер:60090819
Комплект:1
Примечание:
