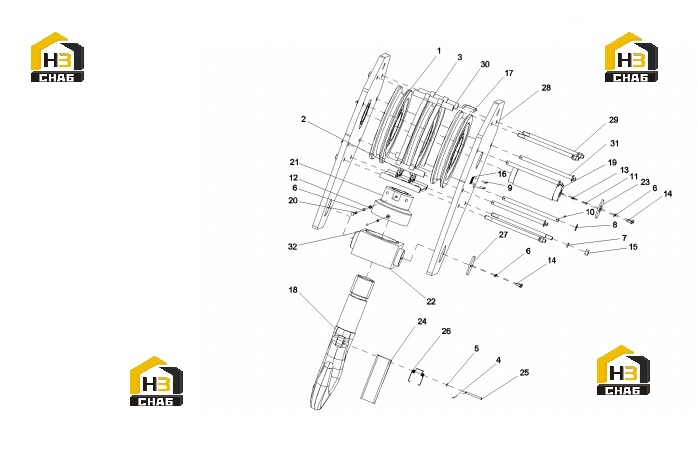

Обойма крюка 10025074

← Шкив 10024701 Крюк 10025227 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pulley block

Каталожный номер:10024701

Комплект:3

Примечание:

№ на схеме:2

Наименование:Baffle

Каталожный номер:10889895

Комплект:1

Примечание:

№ на схеме:3

Наименование:Stop rod

Каталожный номер:10889896

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pin 3.2x36GB91

Каталожный номер:A210491000031

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:9

Примечание:

№ на схеме:7

Наименование:Washer 18GB93

Каталожный номер:A210401000005

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer 20GB97.1

Каталожный номер:A210405000008

Комплект:8

Примечание:

№ на схеме:9

Наименование:Rivet 3x6GB827

Каталожный номер:A210510000007

Комплект:4

Примечание:

№ на схеме:10

Наименование:pin

Каталожный номер:A210491000019

Комплект:8

Примечание:

№ на схеме:11

Наименование:Grease mouth protective cap

Каталожный номер:A290000001564

Комплект:2

Примечание:

№ на схеме:12

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil cup

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:8

Примечание:

№ на схеме:15

Наименование:Nut M18GB6170

Каталожный номер:A210307000004

Комплект:8

Примечание:

№ на схеме:16

Наименование:signage

Каталожный номер:10024796

Комплект:1

Примечание:

№ на схеме:17

Наименование:board

Каталожный номер:10240758

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hook body

Каталожный номер:10025051

Комплект:1

Примечание:

№ на схеме:19

Наименование:axis

Каталожный номер:10025061

Комплект:1

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:10025062

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hook cover

Каталожный номер:10025063

Комплект:1

Примечание:

№ на схеме:22

Наименование:beam

Каталожный номер:10025066

Комплект:1

Примечание:

№ на схеме:23

Наименование:board

Каталожный номер:10080484

Комплект:1

Примечание:

№ на схеме:24

Наименование:Baffle

Каталожный номер:10025052

Комплект:1

Примечание:

№ на схеме:25

Наименование:axis

Каталожный номер:10025053

Комплект:1

Примечание:

№ на схеме:26

Наименование:Flat row double torsion spring

Каталожный номер:10025055

Комплект:1

Примечание:

№ на схеме:27

Наименование:board

Каталожный номер:10025056

Комплект:3

Примечание:

№ на схеме:28

Наименование:board

Каталожный номер:10025057

Комплект:2

Примечание:

№ на схеме:29

Наименование:bolt

Каталожный номер:10025058

Комплект:4

Примечание:

№ на схеме:30

Наименование:set

Каталожный номер:10025059

Комплект:2

Примечание:

№ на схеме:31

Наименование:Rope stop

Каталожный номер:10025060

Комплект:4

Примечание:

№ на схеме:32

Наименование:Rolling bearing

Каталожный номер:A210605000050

Комплект:1

Примечание:
