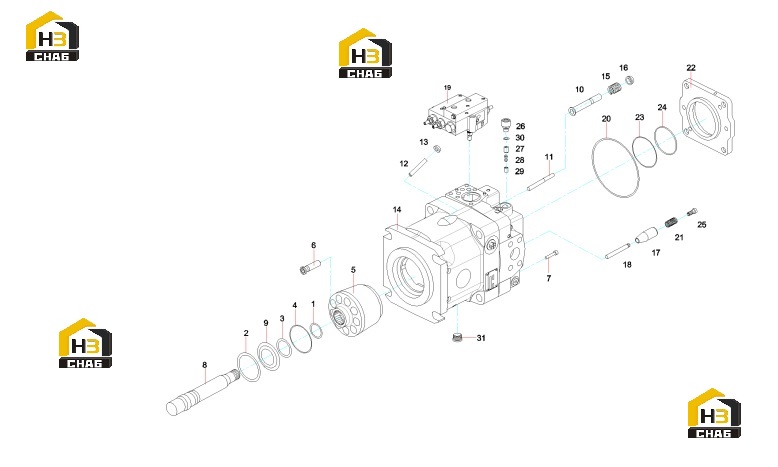

Насос плунжерный с комплектующими b220304000082

← Насос шестеренный a220301000363 Трубка впуска масла 10480673 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Positioning ring R909084416

Каталожный номер:60129123

Комплект:1

Примечание:

№ на схеме:2

Наименование:Positioning ring R909154528

Каталожный номер:60129124

Комплект:1

Примечание:

№ на схеме:3

Наименование:Axial sealing ring R909154345

Каталожный номер:60129090

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-shaped ring R909086949

Каталожный номер:60129048

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cylinder block with control board R902041935

Каталожный номер:60129116

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston movable bushing R909078189

Каталожный номер:60129140

Комплект:9

Примечание:

№ на схеме:7

Наименование:Screw M6x25GB70.1

Каталожный номер:A210204000132

Комплект:4

Примечание:

№ на схеме:8

Наименование:Drive shaft R909921396

Каталожный номер:60129114

Комплект:1

Примечание:

№ на схеме:9

Наименование:End cap R902034801

Каталожный номер:60129130

Комплект:1

Примечание:

№ на схеме:10

Наименование:Positioning piston R909651036

Каталожный номер:60129127

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rod R909651028

Каталожный номер:60129062

Комплект:1

Примечание:

№ на схеме:12

Наименование:Threaded pin R909449078

Каталожный номер:60129072

Комплект:2

Примечание:

№ на схеме:13

Наименование:Sealed lock nut R909152426

Каталожный номер:60129077

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pump body R902117356

Каталожный номер:60129099

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pressure spring R909444263

Каталожный номер:60129159

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bushing R902025363

Каталожный номер:60129111

Комплект:1

Примечание:

№ на схеме:17

Наименование:Return piston R909921505

Каталожный номер:60129135

Комплект:1

Примечание:

№ на схеме:18

Наименование:Return rod R909445769

Каталожный номер:60129058

Комплект:1

Примечание:

№ на схеме:19

Наименование:Corrector R902096466

Каталожный номер:60129088

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-shaped ring R909083835

Каталожный номер:60129044

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pressure spring R909443435

Каталожный номер:60129158

Комплект:1

Примечание:

№ на схеме:22

Наименование:Flange R909449195

Каталожный номер:60129134

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-shaped ring R902600381

Каталожный номер:60129041

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-shaped ring R909085365

Каталожный номер:60129045

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw M12x30GB70.1

Каталожный номер:A210204000021

Комплект:4

Примечание:

№ на схеме:26

Наименование:Pipe joint R902011234

Каталожный номер:60129137

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bushing R909425800

Каталожный номер:60129112

Комплект:1

Примечание:

№ на схеме:28

Наименование:Lifting valve R909445635

Каталожный номер:60129104

Комплект:1

Примечание:

№ на схеме:29

Наименование:Valve body bushing R902024478

Каталожный номер:60129131

Комплект:1

Примечание:

№ на схеме:30

Наименование:Sealing ring R909157087

Каталожный номер:60129167

Комплект:1

Примечание:

№ на схеме:31

Наименование:Locking screw R909153891

Каталожный номер:60129084

Комплект:2

Примечание:
