Кронштейн и шкивы 10167956

Кронштейн и шкивы 10167956

← Трубопровод передней выносной опоры 10464408 Шкив 10167647 →

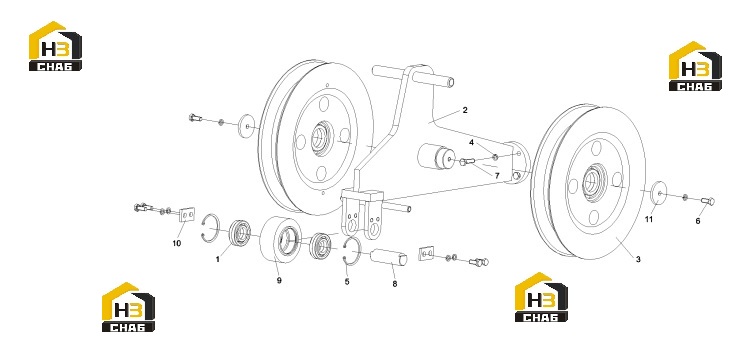

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rolling bearing
Каталожный номер:A210601000006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:bracket
Каталожный номер:10167626
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pulley block
Каталожный номер:10167647
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 8GB93
Каталожный номер:A210401000017
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Retaining ring 55GB893.1
Каталожный номер:A210416000021
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt M8x20GB5783
Каталожный номер:A210111000089
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M8x30GB5783
Каталожный номер:A210111000091
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:axis
Каталожный номер:10167633
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Roller
Каталожный номер:10323067
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Positioning board
Каталожный номер:10167632
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Positioning board
Каталожный номер:10167627
Комплект:2
Примечание:
