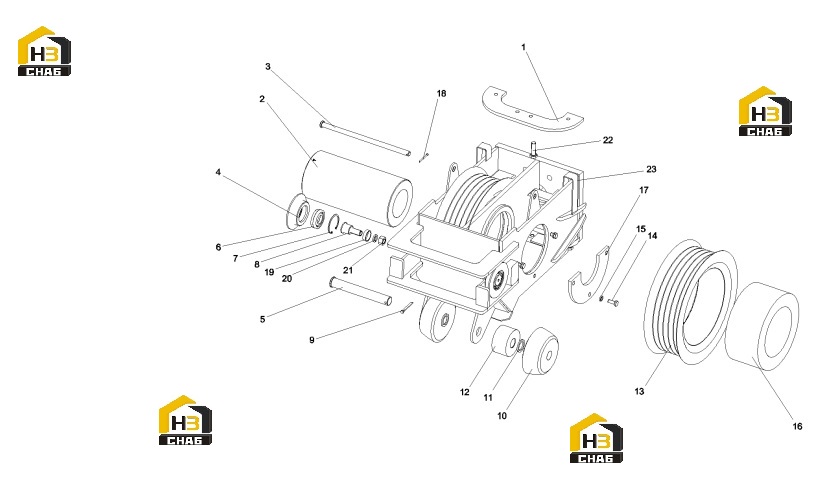

Крепление шкива 10023604

← Крепление цилиндра 10023693 Цилиндр телескопический 10033724 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rope baffle

Каталожный номер:10023585

Комплект:1

Примечание:

№ на схеме:2

Наименование:axis

Каталожный номер:10023592

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rope stop

Каталожный номер:10023582

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rope retaining wheel

Каталожный номер:10023565

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pin shaft

Каталожный номер:10023584

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rolling bearing

Каталожный номер:A210601006241

Комплект:2

Примечание:

№ на схеме:7

Наименование:Retaining ring 62GB893.1

Каталожный номер:A210416000037

Комплект:2

Примечание:

№ на схеме:8

Наименование:axis

Каталожный номер:10023563

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pin 6.3x50GB91

Каталожный номер:A210501000013

Комплект:1

Примечание:

№ на схеме:10

Наименование:Guide wheel

Каталожный номер:10930957

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bushing

Каталожный номер:10023576

Комплект:2

Примечание:

№ на схеме:12

Наименование:set

Каталожный номер:10023569

Комплект:1

Примечание:

№ на схеме:13

Наименование:pulley

Каталожный номер:10023554

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M12x25GB5783

Каталожный номер:A210111000037

Комплект:6

Примечание:

№ на схеме:15

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:10

Примечание:

№ на схеме:16

Наименование:bearing

Каталожный номер:B221500000376

Комплект:2

Примечание:

№ на схеме:17

Наименование:Baffle

Каталожный номер:10023558

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pin 4x40GB91

Каталожный номер:A210491000017

Комплект:1

Примечание:

№ на схеме:19

Наименование:Card board

Каталожный номер:10023559

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:2

Примечание:

№ на схеме:21

Наименование:Nut M16GB6170

Каталожный номер:A210307000040

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt M12x30GB5783

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:23

Наименование:Pulley bracket

Каталожный номер:10023528

Комплект:1

Примечание:
