Корпус панели приборов 10140178

← Кондиционер 60005662 Шкаф электрический 10222938 →

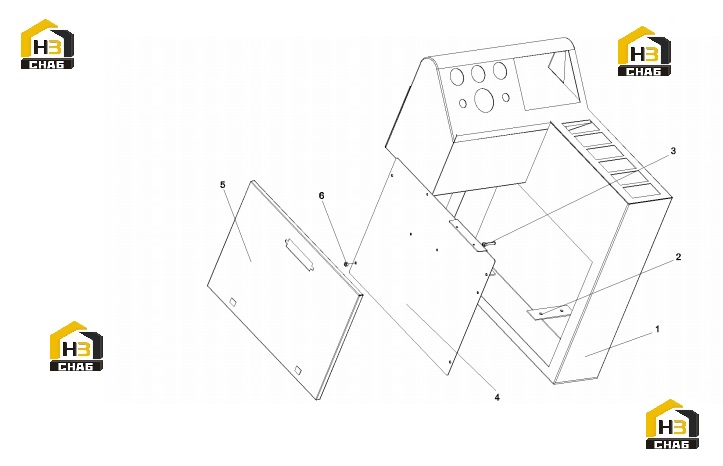

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Console box

Каталожный номер:10140175

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fixed parts

Каталожный номер:10013676

Комплект:2

Примечание:

№ на схеме:3

Наименование:bolt

Каталожный номер:A210111000082

Комплект:4

Примечание:

№ на схеме:4

Наименование:Electrical mounting board

Каталожный номер:10222545

Комплект:1

Примечание:

№ на схеме:5

Наименование:Access door

Каталожный номер:10140167

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:14

Примечание:
