Компоненты стрелы 10034185 (часть 4)

Компоненты стрелы 10034185 (часть 4)

← Компоненты стрелы 10034185 (часть 3) Компоненты стрелы 10034185 (часть 5) →

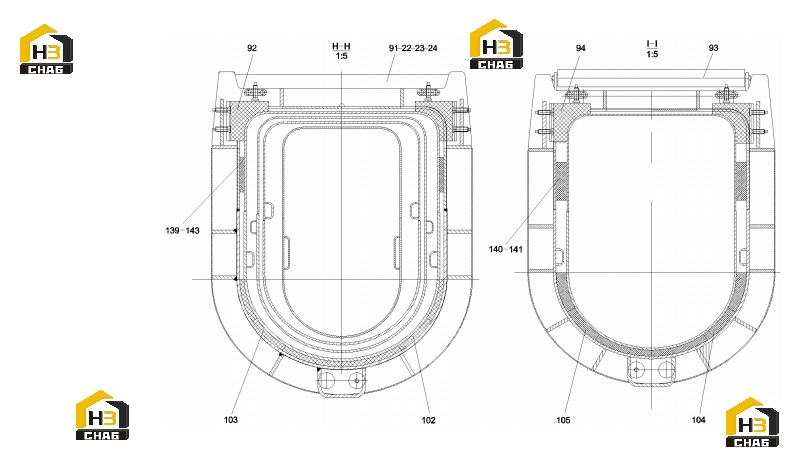

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:22
Наименование:Nut M12GB6170
Каталожный номер:A210307000001
Комплект:31
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer 12GB93
Каталожный номер:A210401000002
Комплект:47
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Washer 12GB97.1
Каталожный номер:A210405000001
Комплект:87
Примечание:
0 ₽
шт
№ на схеме:91
Наименование:Roller assembly
Каталожный номер:10026705
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:92
Наименование:Forward slider (1)
Каталожный номер:11080706
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:93
Наименование:Roller assembly
Каталожный номер:10026709
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:94
Наименование:Forward slider (2)
Каталожный номер:11080730
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:102
Наименование:Right slider assembly (1)
Каталожный номер:10917740
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:103
Наименование:Left slider assembly (1)
Каталожный номер:10918247
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:104
Наименование:Right slider assembly (2)
Каталожный номер:10917418
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:105
Наименование:Left slider assembly (2)
Каталожный номер:10917361
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:139
Наименование:Side slider
Каталожный номер:11358814
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:140
Наименование:Pressure plate
Каталожный номер:11358815
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:141
Наименование:Side slider
Каталожный номер:11358816
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:143
Наименование:Pressure plate
Каталожный номер:11363656
Комплект:2
Примечание:
