Комплектующие регулирующего клапана 11050433

← Система гидравлическая автокрана 10082355 Комплектующие регулирующего клапана ng16 10082381 →

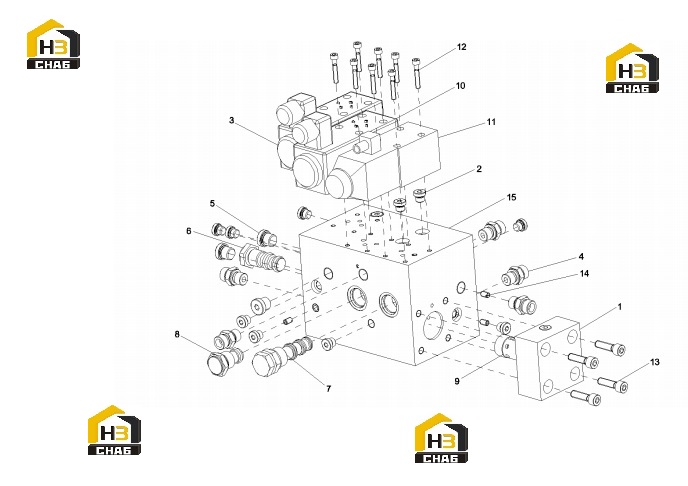

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NG16 standard cover assembly (N)

Каталожный номер:10082381

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw plug

Каталожный номер:24001958

Комплект:12

Примечание:

№ на схеме:3

Наименование:Proportional pressure reducing valve

Каталожный номер:60004990

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe joint GE10LMEDOMDA3C

Каталожный номер:B210780000036

Комплект:5

Примечание:

№ на схеме:5

Наименование:Screw plug VSTI14x1.5EDA3C Parker

Каталожный номер:B210780000201

Комплект:3

Примечание:

№ на схеме:6

Наименование:Shuttle valve

Каталожный номер:B220401000041

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hydraulic control reversing valve

Каталожный номер:B220401000303

Комплект:1

Примечание:

№ на схеме:8

Наименование:Check valve

Каталожный номер:B220401000539

Комплект:1

Примечание:

№ на схеме:9

Наименование:Directional valve ferrule

Каталожный номер:A220400000425

Комплект:1

Примечание:

№ на схеме:10

Наименование:Two-position three-way seat valve type electromagnetic reversing valve

Каталожный номер:B220402000394

Комплект:1

Примечание:

№ на схеме:11

Наименование:Solenoid reversing valve

Каталожный номер:B220400000079

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M5x30GB70.1

Каталожный номер:A210204000119

Комплект:8

Примечание:

№ на схеме:13

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:4

Примечание:

№ на схеме:14

Наименование:Damping (M6)

Каталожный номер:10083113

Комплект:4

Примечание:

№ на схеме:15

Наименование:Rotary control block

Каталожный номер:11050419

Комплект:1

Примечание:
