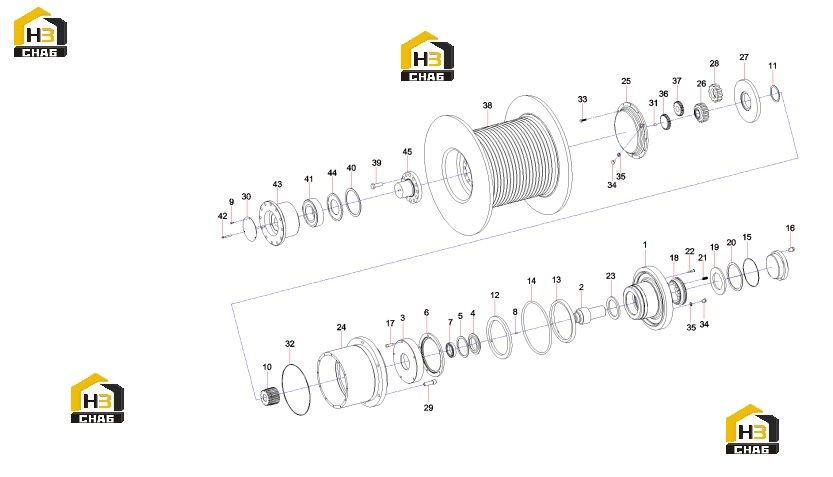

Комплектующие подъемного механизма и редуктор b220800000260

← Опора передняя канатная 10022023 Опора задняя канатная 10021968 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft R988011051

Каталожный номер:60122742

Комплект:1

Примечание:

№ на схеме:2

Наименование:Drive shaft R988011112

Каталожный номер:60122732

Комплект:1

Примечание:

№ на схеме:3

Наименование:Planetary gear R988011519

Каталожный номер:60122701

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bearing box R988012199

Каталожный номер:60122699

Комплект:1

Примечание:

№ на схеме:5

Наименование:Retaining ring R916452282

Каталожный номер:60089878

Комплект:1

Примечание:

№ на схеме:6

Наименование:Snap ring R988011972

Каталожный номер:60122723

Комплект:1

Примечание:

№ на схеме:7

Наименование:Deep groove ball bearing R916410282

Каталожный номер:60122690

Комплект:1

Примечание:

№ на схеме:8

Наименование:Direct sales R988012374

Каталожный номер:60122736

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hexagon screw R913006419

Каталожный номер:60122688

Комплект:3

Примечание:

№ на схеме:10

Наименование:Center gear R988011418

Каталожный номер:60122705

Комплект:1

Примечание:

№ на схеме:11

Наименование:Snap ring R913003851

Каталожный номер:60122721

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut R988011433

Каталожный номер:60122689

Комплект:1

Примечание:

№ на схеме:13

Наименование:Tapered roller bearing R916412736

Каталожный номер:60122695

Комплект:2

Примечание:

№ на схеме:14

Наименование:Sliding sealing ring R916463506

Каталожный номер:60122747

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring R988012371

Каталожный номер:60122745

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hexagon screw R913006406

Каталожный номер:60122686

Комплект:4

Примечание:

№ на схеме:17

Наименование:Socket wrench fastening screw R913006442

Каталожный номер:60122692

Комплект:5

Примечание:

№ на схеме:18

Наименование:Piston R988011602

Каталожный номер:60122717

Комплект:1

Примечание:

№ на схеме:19

Наименование:Snap ring R988012123

Каталожный номер:60122724

Комплект:1

Примечание:

№ на схеме:20

Наименование:Snap ring R916452305

Каталожный номер:60122722

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pressure spring R916423336

Каталожный номер:60122735

Комплект:20

Примечание:

№ на схеме:22

Наименование:Screw plug R902602007

Каталожный номер:60089907

Комплект:1

Примечание:

№ на схеме:23

Наименование:Snap ring R988012243

Каталожный номер:60122726

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ring gear R988010916

Каталожный номер:60122708

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring gear cover R988011747

Каталожный номер:60122709

Комплект:1

Примечание:

№ на схеме:26

Наименование:Center gear R988012054

Каталожный номер:60122707

Комплект:1

Примечание:

№ на схеме:27

Наименование:Planetary gear frame R988011826

Каталожный номер:60122704

Комплект:1

Примечание:

№ на схеме:28

Наименование:Planetary gear R988011964

Каталожный номер:60122702

Комплект:3

Примечание:

№ на схеме:29

Наименование:Socket wrench fastening screw R913006472

Каталожный номер:60122694

Комплект:20

Примечание:

№ на схеме:30

Наименование:Dust cover R988012346

Каталожный номер:60122713

Комплект:1

Примечание:

№ на схеме:31

Наименование:Cylindrical roller R988012357

Каталожный номер:60089837

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-ring R988012472

Каталожный номер:60122746

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hexagon screw R913006394

Каталожный номер:60122728

Комплект:12

Примечание:

№ на схеме:34

Наименование:Screw plug R913003865

Каталожный номер:60089908

Комплект:6

Примечание:

№ на схеме:35

Наименование:Washer R916462052

Каталожный номер:60089890

Комплект:6

Примечание:

№ на схеме:36

Наименование:Center gear R988011612

Каталожный номер:60122706

Комплект:1

Примечание:

№ на схеме:37

Наименование:Planetary gear R988012188

Каталожный номер:60122703

Комплект:3

Примечание:

№ на схеме:38

Наименование:Roller R988011243

Каталожный номер:60122714

Комплект:1

Примечание:

№ на схеме:39

Наименование:Hexagon screw R913006416

Каталожный номер:60122687

Комплект:12

Примечание:

№ на схеме:40

Наименование:Snap ring R913003816

Каталожный номер:60122720

Комплект:1

Примечание:

№ на схеме:41

Наименование:Automatic spherical roller bearing R913006539

Каталожный номер:60122696

Комплект:1

Примечание:

№ на схеме:42

Наименование:Lubricating oil nozzle R988012450

Каталожный номер:60122749

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bearing box R988011509

Каталожный номер:60122698

Комплект:1

Примечание:

№ на схеме:44

Наименование:Snap ring R988012222

Каталожный номер:60122725

Комплект:1

Примечание:

№ на схеме:45

Наименование:Shaft R988011880

Каталожный номер:60122743

Комплект:1

Примечание:
