Комплектующие механизма стрелы 10023789 (часть 2)

Комплектующие механизма стрелы 10023789 (часть 2)

← Комплектующие механизма стрелы 10023789 (часть 1) Комплектующие механизма стрелы 10023789 (часть 3) →

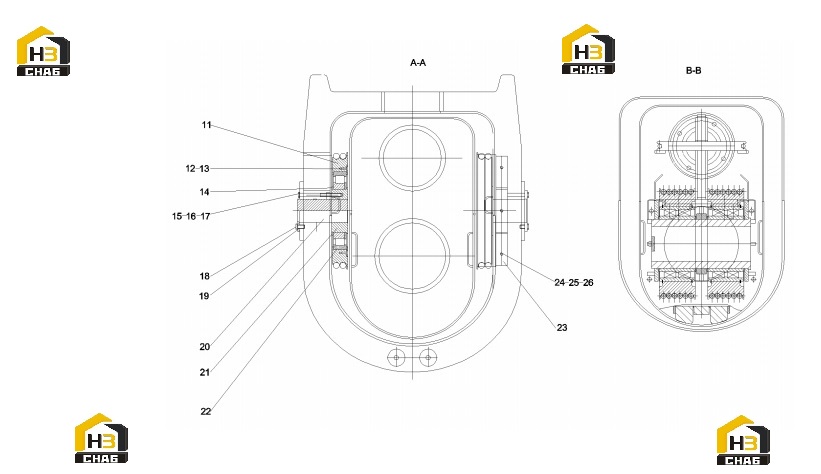

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:11
Наименование:pulley
Каталожный номер:10022305
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw M6x16GB819.1
Каталожный номер:A210211000007
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Baffle
Каталожный номер:10023763
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bushing
Каталожный номер:10023788
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:bolt
Каталожный номер:10023783
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer 12GB93
Каталожный номер:A210401000002
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer 12GB97.1
Каталожный номер:A210405000001
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bolt M12x25GB5783
Каталожный номер:A210111000037
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Baffle
Каталожный номер:10023766
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:axis
Каталожный номер:10023767
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Positioning set
Каталожный номер:10923704
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:bearing
Каталожный номер:B221500000348
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Pulley cover
Каталожный номер:10023745
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Bolt M10x20GB5783
Каталожный номер:A210111000011
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Washer 10GB93
Каталожный номер:A210401000001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Washer 10GB97.1
Каталожный номер:A210405000011
Комплект:16
Примечание:
