Комплектующие кабины оператора 10048532

Комплектующие кабины оператора 10048532

← Противовес 10672856 Стекла кабины и механизм стеклоочистителя 10045154 →

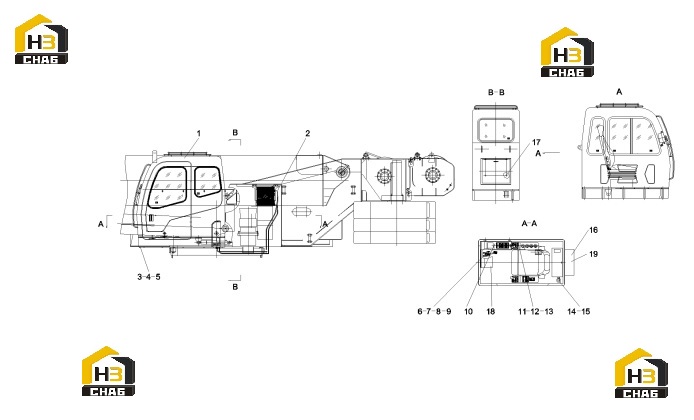

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Boarding control room
Каталожный номер:10045154
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Control room air conditioning device
Каталожный номер:10033658
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Control room bottom cover
Каталожный номер:10230291
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 8GB96.1
Каталожный номер:A210404000005
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M8x16GB5783
Каталожный номер:A210111000088
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Throttle bracket
Каталожный номер:10225145
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer 8GB97.1
Каталожный номер:A210405000007
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M8x25GB5783
Каталожный номер:A210111000090
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M8x40GB5783
Каталожный номер:A210111000093
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Console assembly
Каталожный номер:10140178
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Handle mounting plate
Каталожный номер:10222946
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M6x20GB5783
Каталожный номер:A210111000080
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer 6GB93
Каталожный номер:A210401000016
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Power switch mounting bracket
Каталожный номер:10222954
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer 6GB97.1
Каталожный номер:A210405000006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Electrical control box
Каталожный номер:10222938
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Nut M8GB6170
Каталожный номер:A210307000012
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Electrical mounting board
Каталожный номер:11197482
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Mounting plate
Каталожный номер:11196980
Комплект:1
Примечание:
