Комплектующие гидравлического бака a810302060096

Комплектующие гидравлического бака a810302060096

← Бак гидравлический 10071618 Клапан распределительный 11481490 →

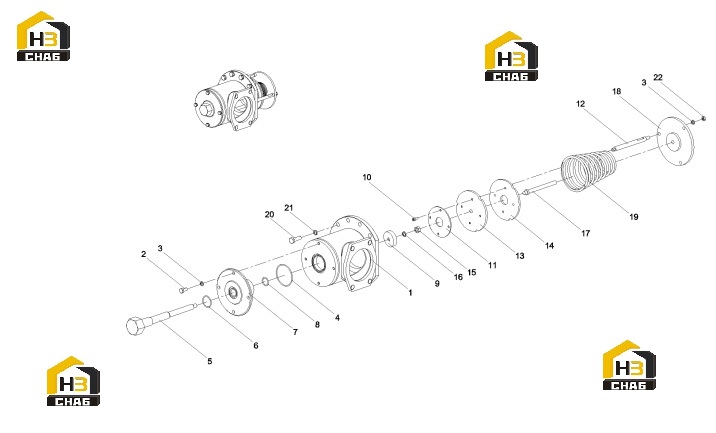

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:shell
Каталожный номер:A810302060097
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M8x16GB5783
Каталожный номер:A210111000088
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 8GB93
Каталожный номер:A210401000017
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring 59.99x2.62
Каталожный номер:B230101000651
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Adjusting bolts
Каталожный номер:A820301014353
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:A210609000194
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Up the mountain
Каталожный номер:A820203001830
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring 20.29x2.62
Каталожный номер:B230101000649
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Top plate
Каталожный номер:A820202000191
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw M5x12GB70.1
Каталожный номер:A210204000115
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pressure plate
Каталожный номер:A820203001831
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Stud
Каталожный номер:A820301010172
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Rubber sheet
Каталожный номер:A820606020271
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Sealing plate
Каталожный номер:A820203001832
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Nut M10GB6170
Каталожный номер:A210307000017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer 10GB93
Каталожный номер:A210401000001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Guide post
Каталожный номер:A820301010171
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bottom plate
Каталожный номер:A820101315128
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:spring
Каталожный номер:A820209020001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Bolt M12x30GB5783
Каталожный номер:A210111000038
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Washer 12GB93
Каталожный номер:A210401000002
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Nut M8GB6170
Каталожный номер:A210307000012
Комплект:3
Примечание:
