Блок управления 10473274

Блок управления 10473274

← Схема электрическая стрелы 11141483 Панель приборная 10467789 →

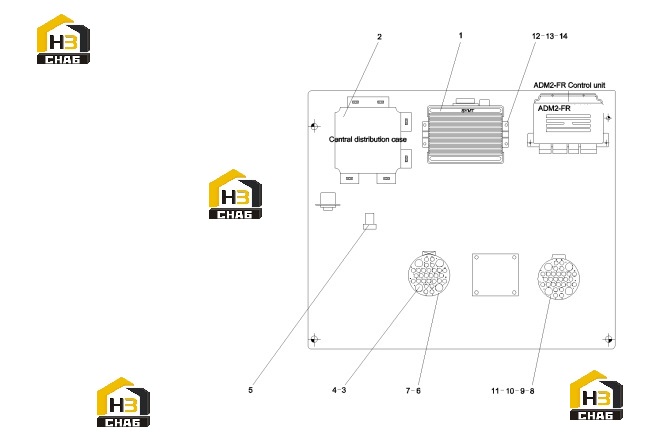

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Sany Mobile Terminal
Каталожный номер:A810201990116
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Central distribution box
Каталожный номер:60035659
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:jack
Каталожный номер:A241200001145
Комплект:41
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:jack
Каталожный номер:A241200001144
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Electronic buzzer
Каталожный номер:21015265
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Wire orange
Каталожный номер:A241900000163
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Wire black
Каталожный номер:A241900000524
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:resistance
Каталожный номер:A242300000406
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:32-pin plug
Каталожный номер:A241200001142
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Wire blue
Каталожный номер:21001231
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Wire purple
Каталожный номер:A241900000159
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw M4x12GB819.1
Каталожный номер:A210211000012
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer 4GB93
Каталожный номер:A210401000013
Комплект:48
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut GB39
Каталожный номер:24003256
Комплект:24
Примечание:
