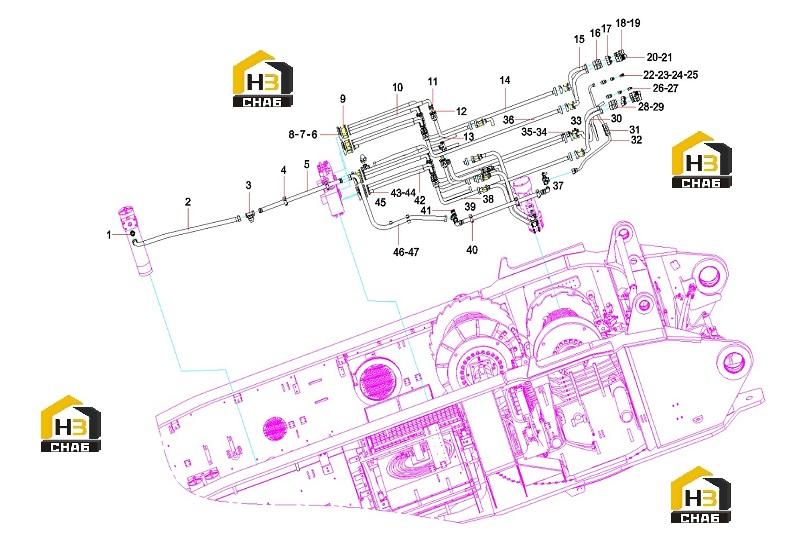

Трубопровод гидравлический платформы 14008660

← Трубопровод гидравлический плунжерного насоса 14007854 Система гидравлическая поворотного механизма 14008598 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:End straight connector

Каталожный номер:B210780000054

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose Q/SY1102

Каталожный номер:B230103001073

Комплект:2

Примечание:

№ на схеме:3

Наименование:Three-way combination L-shaped joint

Каталожный номер:B230780000058

Комплект:9

Примечание:

№ на схеме:4

Наименование:Single pipe clamp THPG16-342

Каталожный номер:21028544

Комплект:13

Примечание:

№ на схеме:5

Наименование:Steel pipe assembly

Каталожный номер:12206996

Комплект:1

Примечание:

№ на схеме:6

Наименование:Folio flange

Каталожный номер:B210780000644

Комплект:4

Примечание:

№ на схеме:7

Наименование:O-ring 37.69x3.53AS568-222 fluorine rubber

Каталожный номер:B230101002071

Комплект:2

Примечание:

№ на схеме:8

Наименование:Flange joint

Каталожный номер:21011028

Комплект:2

Примечание:

№ на схеме:9

Наименование:screw

Каталожный номер:A210204000181

Комплект:8

Примечание:

№ на схеме:10

Наименование:Hose 4SH25-SFS-SFS90-890Q/SY1102

Каталожный номер:60268671

Комплект:9

Примечание:

№ на схеме:11

Наименование:Screw M12x40GB70.1 10.9 grade

Каталожный номер:A210204000338

Комплект:152

Примечание:

№ на схеме:12

Наименование:Folio flange

Каталожный номер:B210780000004

Комплект:76

Примечание:

№ на схеме:13

Наименование:Steel pipe assembly

Каталожный номер:12207332

Комплект:6

Примечание:

№ на схеме:14

Наименование:Steel pipe assembly

Каталожный номер:13938247

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose SY1102

Каталожный номер:21031096

Комплект:2

Примечание:

№ на схеме:16

Наименование:Straight-through partition connector

Каталожный номер:B210770000088

Комплект:4

Примечание:

№ на схеме:17

Наименование:End straight-through combination connector

Каталожный номер:21002954

Комплект:4

Примечание:

№ на схеме:18

Наименование:Quick connector

Каталожный номер:A229900006321

Комплект:2

Примечание:

№ на схеме:19

Наименование:Dust cap

Каталожный номер:A290000002764

Комплект:2

Примечание:

№ на схеме:20

Наименование:Quick connector

Каталожный номер:A229900006322

Комплект:2

Примечание:

№ на схеме:21

Наименование:Dust cap

Каталожный номер:A290000002763

Комплект:2

Примечание:

№ на схеме:22

Наименование:Straight-through partition connector

Каталожный номер:B210780000157

Комплект:1

Примечание:

№ на схеме:23

Наименование:End straight-through combination connector EGELG1/2A-LM26

Каталожный номер:21002951

Комплект:1

Примечание:

№ на схеме:24

Наименование:Quick connector

Каталожный номер:60100269

Комплект:1

Примечание:

№ на схеме:25

Наименование:Dust cap

Каталожный номер:60104411

Комплект:1

Примечание:

№ на схеме:26

Наименование:Quick connector male connector

Каталожный номер:B229900003544

Комплект:1

Примечание:

№ на схеме:27

Наименование:Dust cap CAP-FIRG-M-1/2A male connector

Каталожный номер:B290000001241

Комплект:1

Примечание:

№ на схеме:28

Наименование:Straight-through partition connector

Каталожный номер:B210780000880

Комплект:1

Примечание:

№ на схеме:29

Наименование:End straight-through combination connector EGELG1A-LM36

Каталожный номер:23000601

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose SY1102

Каталожный номер:21020699

Комплект:2

Примечание:

№ на схеме:31

Наименование:Single pipe clamp TLPG16-325

Каталожный номер:A229900002039

Комплект:2

Примечание:

№ на схеме:32

Наименование:Hose Q/SY1102

Каталожный номер:21030901

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose 1SN16-DKOL-DKOL90-1250Q/SY1102

Каталожный номер:21026529

Комплект:1

Примечание:

№ на схеме:34

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780001007

Комплект:2

Примечание:

№ на схеме:35

Наименование:Pipe joint

Каталожный номер:60069565

Комплект:5

Примечание:

№ на схеме:36

Наименование:Steel pipe assembly

Каталожный номер:13938246

Комплект:4

Примечание:

№ на схеме:37

Наименование:Oil circuit block

Каталожный номер:21040592

Комплект:1

Примечание:

№ на схеме:38

Наименование:Steel pipe assembly

Каталожный номер:12207034

Комплект:1

Примечание:

№ на схеме:39

Наименование:Single pipe clamp

Каталожный номер:21027214

Комплект:10

Примечание:

№ на схеме:40

Наименование:Single pipe clamp

Каталожный номер:21028520

Комплект:14

Примечание:

№ на схеме:41

Наименование:Oil collection block

Каталожный номер:10184164

Комплект:1

Примечание:

№ на схеме:42

Наименование:Hose 4SH25-SFS-SFS90-800Q/SY1102

Каталожный номер:60268667

Комплект:5

Примечание:

№ на схеме:43

Наименование:Flange joint

Каталожный номер:21002920

Комплект:2

Примечание:

№ на схеме:44

Наименование:O-ring 32.92x3.53AS568-219 fluorine rubber

Каталожный номер:B230101002070

Комплект:2

Примечание:

№ на схеме:45

Наименование:Hose

Каталожный номер:B230103003471

Комплект:2

Примечание:

№ на схеме:46

Наименование:Hose

Каталожный номер:B230103002298

Комплект:1

Примечание:

№ на схеме:47

Наименование:Right angle combination joint

Каталожный номер:B210780000030

Комплект:2

Примечание:
