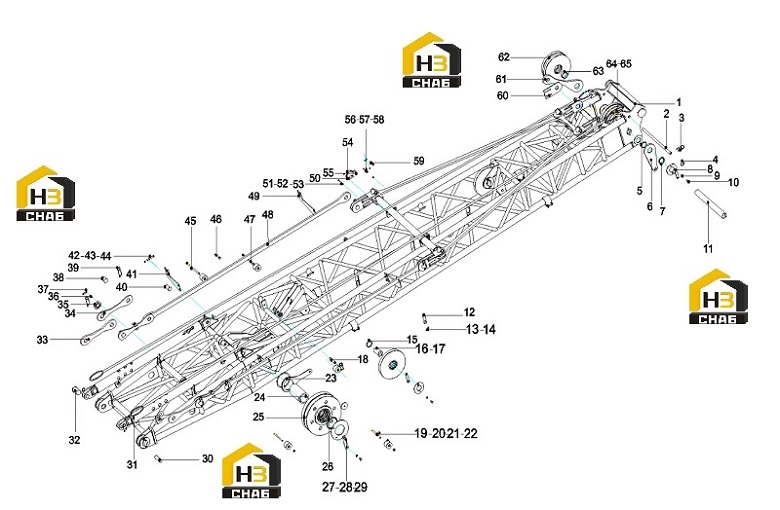

Стрела подъемная 12163364

← Стрела подъемная вспомогательная 12160947 Лебедка вспомогательная 12159031 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Welding body of the rear mast of the luffing jib

Каталожный номер:12163412

Комплект:1

Примечание:

№ на схеме:2

Наименование:Retaining rope tube

Каталожный номер:12160938

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pin pin

Каталожный номер:21011762

Комплект:6

Примечание:

№ на схеме:4

Наименование:Washer 36GB97.1

Каталожный номер:A210405000024

Комплект:4

Примечание:

№ на схеме:5

Наименование:Spacer

Каталожный номер:21002288

Комплект:10

Примечание:

№ на схеме:6

Наименование:Pull plate

Каталожный номер:11484100

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spacer

Каталожный номер:12163359

Комплект:2

Примечание:

№ на схеме:8

Наименование:Shaft end baffle

Каталожный номер:12160946

Комплект:8

Примечание:

№ на схеме:9

Наименование:Washer GB/T 93

Каталожный номер:A210401000004

Комплект:24

Примечание:

№ на схеме:10

Наименование:bolt

Каталожный номер:A210111000053

Комплект:16

Примечание:

№ на схеме:11

Наименование:Pulley shaft

Каталожный номер:12160936

Комплект:1

Примечание:

№ на схеме:12

Наименование:Wear-resistant plate

Каталожный номер:12163358

Комплект:5

Примечание:

№ на схеме:13

Наименование:nut

Каталожный номер:A210314000008

Комплект:10

Примечание:

№ на схеме:14

Наименование:Washer 8GB97.1-02GB/T 97.1

Каталожный номер:A210405000007

Комплект:10

Примечание:

№ на схеме:15

Наименование:Spacer

Каталожный номер:12163360

Комплект:4

Примечание:

№ на схеме:16

Наименование:support

Каталожный номер:12842743

Комплект:4

Примечание:

№ на схеме:17

Наименование:Pulley shaft

Каталожный номер:12163357

Комплект:2

Примечание:

№ на схеме:18

Наименование:Retaining rope tube

Каталожный номер:12163361

Комплект:1

Примечание:

№ на схеме:19

Наименование:Retaining axle

Каталожный номер:21032089

Комплект:2

Примечание:

№ на схеме:20

Наименование:Partition

Каталожный номер:12160937

Комплект:2

Примечание:

№ на схеме:21

Наименование:Retaining wheel

Каталожный номер:21012411

Комплект:9

Примечание:

№ на схеме:22

Наименование:Nut M20GB6170-00GB/T 6170

Каталожный номер:A210307000005

Комплект:9

Примечание:

№ на схеме:23

Наименование:Partition

Каталожный номер:12160942

Комплект:3

Примечание:

№ на схеме:24

Наименование:Pulley shaft

Каталожный номер:21038958

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pulley assembly

Каталожный номер:21040083

Комплект:2

Примечание:

№ на схеме:26

Наименование:Spacer

Каталожный номер:12160939

Комплект:2

Примечание:

№ на схеме:27

Наименование:board

Каталожный номер:12160940

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt M20x35GB5783

Каталожный номер:A210111000296

Комплект:4

Примечание:

№ на схеме:29

Наименование:Washer 20GB93-87GB/T 93

Каталожный номер:A210401000006

Комплект:13

Примечание:

№ на схеме:30

Наименование:pin

Каталожный номер:10446806

Комплект:2

Примечание:

№ на схеме:31

Наименование:Anti-roll bar

Каталожный номер:12163431

Комплект:2

Примечание:

№ на схеме:32

Наименование:Pin shaft

Каталожный номер:12161019

Комплект:2

Примечание:

№ на схеме:33

Наименование:Pull plate

Каталожный номер:12163441

Комплект:2

Примечание:

№ на схеме:34

Наименование:Connecting the pull plate body

Каталожный номер:12159060

Комплект:2

Примечание:

№ на схеме:35

Наименование:Rope support wheel

Каталожный номер:21012704

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bolt M10x20GB5783 Grade 10.9

Каталожный номер:A210111000012

Комплект:8

Примечание:

№ на схеме:37

Наименование:Baffle

Каталожный номер:21032086

Комплект:4

Примечание:

№ на схеме:38

Наименование:pin

Каталожный номер:10446810

Комплект:8

Примечание:

№ на схеме:39

Наименование:Pin pin

Каталожный номер:21012137

Комплект:8

Примечание:

№ на схеме:40

Наименование:pin

Каталожный номер:10138903

Комплект:2

Примечание:

№ на схеме:41

Наименование:board

Каталожный номер:12163362

Комплект:2

Примечание:

№ на схеме:42

Наименование:Washer 16GB97.1 300HV

Каталожный номер:21001338

Комплект:8

Примечание:

№ на схеме:43

Наименование:Nut M16GB6170-00GB/T 6170

Каталожный номер:A210307000040

Комплект:8

Примечание:

№ на схеме:44

Наименование:bolt

Каталожный номер:A210111000243

Комплект:8

Примечание:

№ на схеме:45

Наименование:Retaining axle

Каталожный номер:12160943

Комплект:1

Примечание:

№ на схеме:46

Наименование:Bolt M20x130GB5782 Grade 10.9

Каталожный номер:A210111000446

Комплект:1

Примечание:

№ на схеме:47

Наименование:Bolt M20x140GB5782 Grade 10.9

Каталожный номер:A210110000234

Комплект:2

Примечание:

№ на схеме:48

Наименование:Pull plate

Каталожный номер:12163440

Комплект:2

Примечание:

№ на схеме:49

Наименование:board

Каталожный номер:12163363

Комплект:2

Примечание:

№ на схеме:50

Наименование:Grinding plate

Каталожный номер:21031367

Комплект:2

Примечание:

№ на схеме:51

Наименование:bolt

Каталожный номер:A210111000029

Комплект:4

Примечание:

№ на схеме:52

Наименование:Washer 10GB93-87GB/T 93

Каталожный номер:A210401000001

Комплект:12

Примечание:

№ на схеме:53

Наименование:Nut M10GB6170-00GB/T 6170

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:54

Наименование:Pressure ring

Каталожный номер:21031364

Комплект:2

Примечание:

№ на схеме:55

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:14

Примечание:

№ на схеме:56

Наименование:screw

Каталожный номер:10144177

Комплект:2

Примечание:

№ на схеме:57

Наименование:Nut M10GB62.1

Каталожный номер:A210322000001

Комплект:2

Примечание:

№ на схеме:58

Наименование:Washer 10GB97.1-02GB/T 97.1

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:59

Наименование:Pin pin

Каталожный номер:21011761

Комплект:2

Примечание:

№ на схеме:61

Наименование:Pull plate

Каталожный номер:12160941

Комплект:2

Примечание:

№ на схеме:62

Наименование:Pulley assembly

Каталожный номер:11482306

Комплект:9

Примечание:

№ на схеме:63

Наименование:Spacer

Каталожный номер:12160944

Комплект:2

Примечание:

№ на схеме:64

Наименование:Shackle

Каталожный номер:60029400

Комплект:4

Примечание:

№ на схеме:65

Наименование:9m ring sling

Каталожный номер:12321000

Комплект:2

Примечание:
