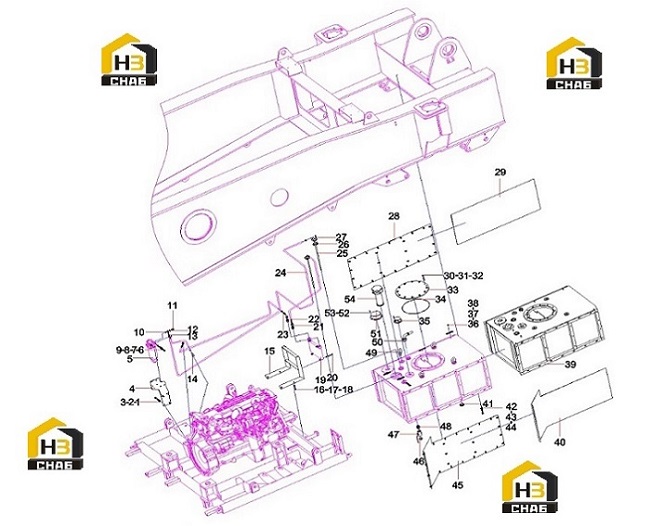

Система топливная 13947549

← Система охлаждения 13948283 Система выхлопная 13947545 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:washer

Каталожный номер:A210405000002

Комплект:4

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210401000003

Комплект:4

Примечание:

№ на схеме:3

Наименование:bolt

Каталожный номер:A210111000208

Комплект:4

Примечание:

№ на схеме:4

Наименование:Curved plate

Каталожный номер:13945900

Комплект:1

Примечание:

№ на схеме:5

Наименование:Oil-water separator A034G483

Каталожный номер:60328553

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut M12GB6170-00GB/T 6170

Каталожный номер:A210307000001

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer GB/T 93

Каталожный номер:A210401000002

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt M12x45GB5783

Каталожный номер:A210111000041

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 16JB982

Каталожный номер:A210434000008

Комплект:4

Примечание:

№ на схеме:11

Наименование:Hinge bolt M16x1.5JB6013

Каталожный номер:A210199000016

Комплект:2

Примечание:

№ на схеме:12

Наименование:Metric hinge body

Каталожный номер:60008025

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose hoop

Каталожный номер:A229900002961

Комплект:8

Примечание:

№ на схеме:14

Наименование:Quick connector 9.49-I10

Каталожный номер:60338241

Комплект:2

Примечание:

№ на схеме:15

Наименование:bracket

Каталожный номер:13940372

Комплект:1

Примечание:

№ на схеме:16

Наименование:bolt

Каталожный номер:A210111000090

Комплект:62

Примечание:

№ на схеме:17

Наименование:Washer 8

Каталожный номер:A210401000017

Комплект:62

Примечание:

№ на схеме:18

Наименование:Washer 8GB97.1-02GB/T 97.1

Каталожный номер:A210405000007

Комплект:92

Примечание:

№ на схеме:19

Наименование:Radiator R312x44x257-R3Q/SY015028

Каталожный номер:60341538

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut M8GB6170-00GB/T 6170

Каталожный номер:A210307000012

Комплект:30

Примечание:

№ на схеме:21

Наименование:Domestic hose joints

Каталожный номер:A210770000458

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe joint

Каталожный номер:B210780000824

Комплект:2

Примечание:

№ на схеме:23

Наименование:Domestic hose joints

Каталожный номер:A210770000460

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:12824419

Комплект:2

Примечание:

№ на схеме:25

Наименование:Oil supply pipe

Каталожный номер:13943576

Комплект:2

Примечание:

№ на схеме:26

Наименование:washer

Каталожный номер:12197005

Комплект:2

Примечание:

№ на схеме:27

Наименование:washer

Каталожный номер:A210405000005

Комплект:10

Примечание:

№ на схеме:28

Наименование:board

Каталожный номер:13933871

Комплект:1

Примечание:

№ на схеме:29

Наименование:Insulation pad CAS1280-D-01

Каталожный номер:60341552

Комплект:1

Примечание:

№ на схеме:30

Наименование:bolt

Каталожный номер:A210111000037

Комплект:12

Примечание:

№ на схеме:31

Наименование:Washer 10GB93-87GB/T 93

Каталожный номер:A210401000001

Комплект:12

Примечание:

№ на схеме:32

Наименование:Washer 10GB97.1-02GB/T 97.1

Каталожный номер:A210405000011

Комплект:12

Примечание:

№ на схеме:33

Наименование:Cleaning hole cover 350

Каталожный номер:10513914

Комплект:1

Примечание:

№ на схеме:34

Наименование:O-ring 365x5.3GB3452.1

Каталожный номер:A210609000325

Комплект:1

Примечание:

№ на схеме:35

Наименование:Oil level sensor protective cover

Каталожный номер:11925615

Комплект:1

Примечание:

№ на схеме:36

Наименование:bolt

Каталожный номер:A210111000078

Комплект:5

Примечание:

№ на схеме:37

Наименование:washer

Каталожный номер:A210401000016

Комплект:5

Примечание:

№ на схеме:38

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:5

Примечание:

№ на схеме:39

Наименование:Fuel tank

Каталожный номер:13939215

Комплект:1

Примечание:

№ на схеме:40

Наименование:Insulation pad CAS1280-D-02

Каталожный номер:60341553

Комплект:1

Примечание:

№ на схеме:41

Наименование:connector

Каталожный номер:24908144

Комплект:1

Примечание:

№ на схеме:42

Наименование:Washer 16GB97.1-02GB/T 97.1

Каталожный номер:A210405000003

Комплект:6

Примечание:

№ на схеме:43

Наименование:Washer GB/T 93

Каталожный номер:A210401000004

Комплект:6

Примечание:

№ на схеме:44

Наименование:bolt

Каталожный номер:A210111000112

Комплект:6

Примечание:

№ на схеме:45

Наименование:Curved plate

Каталожный номер:13933872

Комплект:1

Примечание:

№ на схеме:46

Наименование:Screw plug

Каталожный номер:B210780000896

Комплект:1

Примечание:

№ на схеме:47

Наименование:Ball valve

Каталожный номер:A220400000004

Комплект:1

Примечание:

№ на схеме:48

Наименование:Pipe joint

Каталожный номер:B210780001005

Комплект:1

Примечание:

№ на схеме:49

Наименование:Screw M20GB825

Каталожный номер:A210491000001

Комплект:4

Примечание:

№ на схеме:50

Наименование:Domestic hose joints

Каталожный номер:21003184

Комплект:1

Примечание:

№ на схеме:51

Наименование:Liquid level sensor protective cover

Каталожный номер:12278577

Комплект:1

Примечание:

№ на схеме:52

Наименование:washer

Каталожный номер:A210401000015

Комплект:18

Примечание:

№ на схеме:53

Наименование:Bolt M5x16GB5783

Каталожный номер:A210111000070

Комплект:18

Примечание:

№ на схеме:54

Наименование:Air filter

Каталожный номер:A222100000021

Комплект:1

Примечание:
