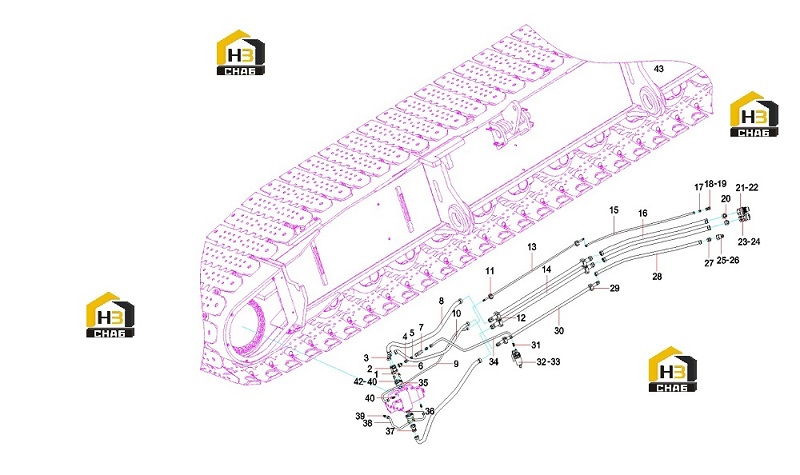

Система гидравлическая левой гусеницы 13961399

← Редуктор 10134666 Каток поддерживающий 21015202 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw (GB70.1) Grade 10.9

Каталожный номер:21028594

Комплект:8

Примечание:

№ на схеме:2

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780000018

Комплект:1

Примечание:

№ на схеме:3

Наименование:Right angle combination joint

Каталожный номер:B210780000028

Комплект:1

Примечание:

№ на схеме:4

Наименование:Straight-through combination connector

Каталожный номер:B210780000829

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe joint

Каталожный номер:B210780000180

Комплект:2

Примечание:

№ на схеме:6

Наименование:Butt-type reducing joint

Каталожный номер:B210780001051

Комплект:1

Примечание:

№ на схеме:7

Наименование:Relief valve

Каталожный номер:60115171

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose Q/SY1102

Каталожный номер:B230103006225

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:B230103003183

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:B230103005472

Комплект:1

Примечание:

№ на схеме:11

Наименование:Single pipe clamp

Каталожный номер:21026701

Комплект:2

Примечание:

№ на схеме:12

Наименование:Single pipe clamp

Каталожный номер:A229900002423

Комплект:4

Примечание:

№ на схеме:13

Наименование:Steel pipe assembly

Каталожный номер:12145474

Комплект:1

Примечание:

№ на схеме:14

Наименование:Steel pipe assembly

Каталожный номер:12145475

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103001755

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Y1102

Каталожный номер:21022200

Комплект:2

Примечание:

№ на схеме:17

Наименование:End straight connector

Каталожный номер:B210780000733

Комплект:1

Примечание:

№ на схеме:18

Наименование:Quick change connector

Каталожный номер:B229900003313

Комплект:1

Примечание:

№ на схеме:19

Наименование:Dust cap Cap-FIRG-F-1/4

Каталожный номер:60007741

Комплект:1

Примечание:

№ на схеме:20

Наименование:End straight connector

Каталожный номер:B210780000971

Комплект:2

Примечание:

№ на схеме:21

Наименование:Quick connector

Каталожный номер:A229900006322

Комплект:1

Примечание:

№ на схеме:22

Наименование:Dust cap

Каталожный номер:A290000002764

Комплект:1

Примечание:

№ на схеме:23

Наименование:Quick connector

Каталожный номер:A229900006321

Комплект:1

Примечание:

№ на схеме:24

Наименование:Dust cap

Каталожный номер:A290000002763

Комплект:1

Примечание:

№ на схеме:25

Наименование:Quick connector

Каталожный номер:60100268

Комплект:1

Примечание:

№ на схеме:26

Наименование:Dust cap

Каталожный номер:60104415

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pipe joint

Каталожный номер:B210780000421

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:B230103006705

Комплект:1

Примечание:

№ на схеме:29

Наименование:Single pipe clamp

Каталожный номер:21016829

Комплект:2

Примечание:

№ на схеме:30

Наименование:Steel pipe assembly

Каталожный номер:12145476

Комплект:1

Примечание:

№ на схеме:31

Наименование:End straight connector

Каталожный номер:B210780000232

Комплект:1

Примечание:

№ на схеме:32

Наименование:Oil storage tank

Каталожный номер:60115199

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:4

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:B230103004055

Комплект:1

Примечание:

№ на схеме:35

Наименование:Folio flange

Каталожный номер:B210780000693

Комплект:4

Примечание:

№ на схеме:36

Наименование:O-ring 37.69x3.53AS568-222 fluorine rubber

Каталожный номер:B230101002071

Комплект:2

Примечание:

№ на схеме:37

Наименование:Flange joint

Каталожный номер:21002922

Комплект:2

Примечание:

№ на схеме:38

Наименование:Hose 1SN08-DK0L-DK0L90-1150Q/SY1102

Каталожный номер:B230103000611

Комплект:1

Примечание:

№ на схеме:39

Наименование:End straight connector

Каталожный номер:B210780001286

Комплект:1

Примечание:

№ на схеме:40

Наименование:End straight connector

Каталожный номер:B210780000036

Комплект:2

Примечание:

№ на схеме:42

Наименование:Screw M14x45GB70.1 10.9 grade

Каталожный номер:A210204000454

Комплект:2

Примечание:

№ на схеме:43

Наименование:Pipe clamp assembly 1

Каталожный номер:11727977

Комплект:1

Примечание:
