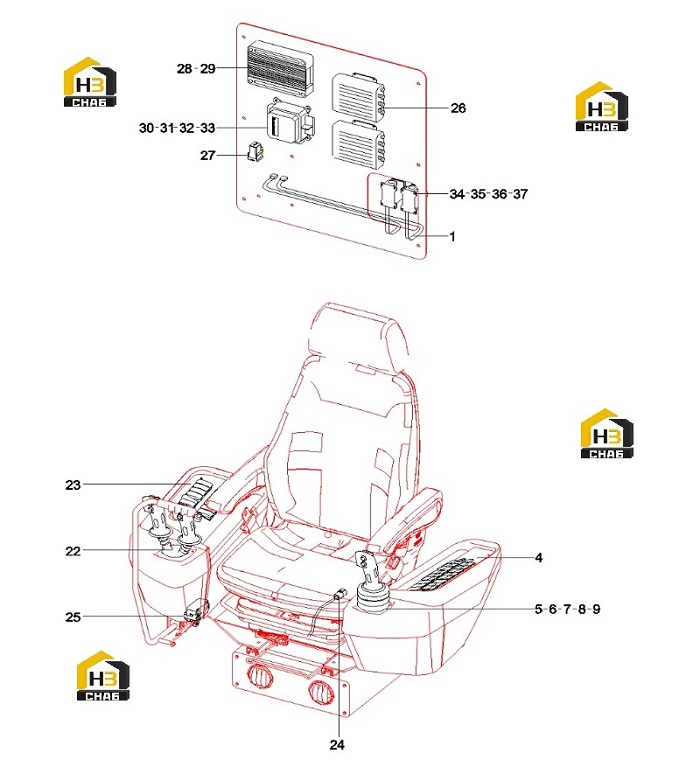

Оснащение электронное кабины, системы управления (часть1) 13850963

← Система гидравлическая кабины 12196859 Оснащение электронное кабины, системы управления (часть2) 13850963 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Adapter cable assembly

Каталожный номер:11981080

Комплект:2

Примечание:

№ на схеме:4

Наименование:Left control panel installation

Каталожный номер:13083734

Комплект:1

Примечание:

№ на схеме:5

Наименование:Left handle installation

Каталожный номер:12099374

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw M6x20GB818

Каталожный номер:A210210000017

Комплект:12

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210401000016

Комплект:28

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210405000006

Комплект:28

Примечание:

№ на схеме:9

Наименование:nut

Каталожный номер:A210307000016

Комплект:8

Примечание:

№ на схеме:22

Наименование:Right handle installation

Каталожный номер:12099377

Комплект:1

Примечание:

№ на схеме:23

Наименование:Right control panel installation

Каталожный номер:13045768

Комплект:1

Примечание:

№ на схеме:24

Наименование:Seat linkage device

Каталожный номер:11261066

Комплект:1

Примечание:

№ на схеме:25

Наименование:Limit switch GY-S-1NO+1NC-75°

Каталожный номер:60117974

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hard disk video recorder DVR304 with remote control

Каталожный номер:60026398

Комплект:2

Примечание:

№ на схеме:27

Наименование:Intermediate relay

Каталожный номер:21003566

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sany motion controller assembly SYMC-92D

Каталожный номер:A810201206088

Комплект:1

Примечание:

№ на схеме:29

Наименование:screw

Каталожный номер:A210204000137

Комплект:4

Примечание:

№ на схеме:30

Наименование:Fuse housing 31000

Каталожный номер:60043847

Комплект:1

Примечание:

№ на схеме:31

Наименование:Fuse 5-500A

Каталожный номер:60056398

Комплект:10

Примечание:

№ на схеме:32

Наименование:Fuse 10-500A

Каталожный номер:60056399

Комплект:15

Примечание:

№ на схеме:33

Наименование:Fuse 20-500A

Каталожный номер:60056400

Комплект:2

Примечание:

№ на схеме:34

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:11

Примечание:

№ на схеме:35

Наименование:washer

Каталожный номер:A210401000013

Комплект:11

Примечание:

№ на схеме:36

Наименование:washer

Каталожный номер:A210405000004

Комплект:11

Примечание:

№ на схеме:37

Наименование:Dense inch frame comseal10

Каталожный номер:60017746

Комплект:1

Примечание:
