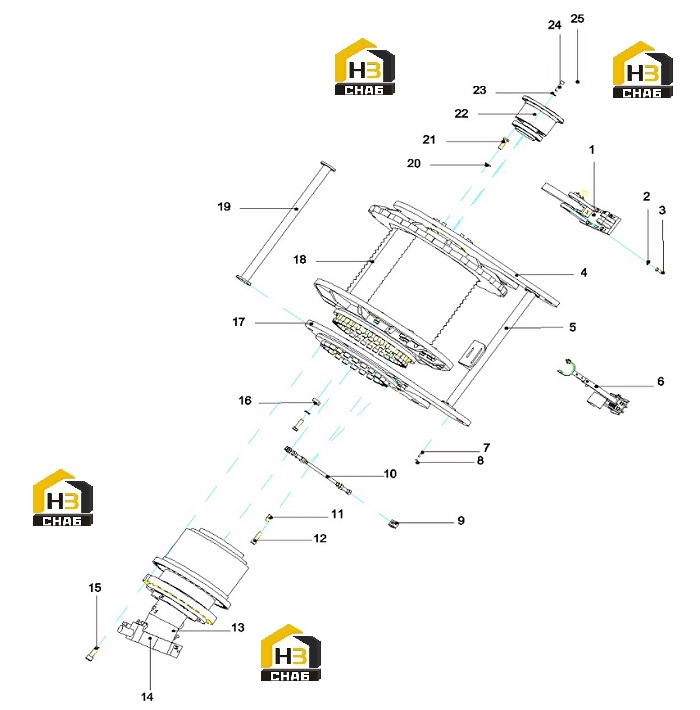

Лебедка основного подъема 12160172

← Лебедка вспомогательного подъема 12161262 Кабина 13137275 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Self-locking mechanism

Каталожный номер:10139288

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:6

Примечание:

№ на схеме:3

Наименование:Bolt M12x40GB5783-00GB/T 5783

Каталожный номер:A210111000040

Комплект:6

Примечание:

№ на схеме:4

Наименование:board

Каталожный номер:12155083

Комплект:1

Примечание:

№ на схеме:5

Наименование:Welded body

Каталожный номер:12156117

Комплект:1

Примечание:

№ на схеме:6

Наименование:Three-circle protector

Каталожный номер:11126980

Комплект:1

Примечание:

№ на схеме:7

Наименование:bolt

Каталожный номер:A210111000092

Комплект:16

Примечание:

№ на схеме:8

Наименование:Washer 8

Каталожный номер:A210401000017

Комплект:16

Примечание:

№ на схеме:9

Наименование:Single pipe clamp

Каталожный номер:21028529

Комплект:2

Примечание:

№ на схеме:10

Наименование:Lubricating oil pipeline

Каталожный номер:10462041

Комплект:1

Примечание:

№ на схеме:11

Наименование:End straight connector

Каталожный номер:21002852

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw M20x65GB70.1 10.9 grade

Каталожный номер:A210204000348

Комплект:36

Примечание:

№ на схеме:13

Наименование:Hydraulic pressure of the main luffing mechanism

Каталожный номер:13292384

Комплект:1

Примечание:

№ на схеме:14

Наименование:Reducer assembly 0EP2D/6

Каталожный номер:B220800000271

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M24x75GB70.1 10.9 grade

Каталожный номер:A210204000096

Комплект:24

Примечание:

№ на схеме:16

Наименование:Pressure plate

Каталожный номер:12151570

Комплект:5

Примечание:

№ на схеме:17

Наименование:Welded body

Каталожный номер:12156403

Комплект:1

Примечание:

№ на схеме:18

Наименование:Main luffing reel

Каталожный номер:12155432

Комплект:1

Примечание:

№ на схеме:19

Наименование:Welded body

Каталожный номер:12156100

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M20x65GB5783 Grade 10.9

Каталожный номер:A210111000222

Комплект:22

Примечание:

№ на схеме:22

Наименование:Auxiliary support

Каталожный номер:12155867

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer 16GB97.1-02GB/T 97.1

Каталожный номер:A210405000003

Комплект:12

Примечание:

№ на схеме:24

Наименование:Screw M16x55GB70.1 10.9 grade

Каталожный номер:A210204000312

Комплект:12

Примечание:

№ на схеме:25

Наименование:screw

Каталожный номер:A210210000010

Комплект:3

Примечание:
