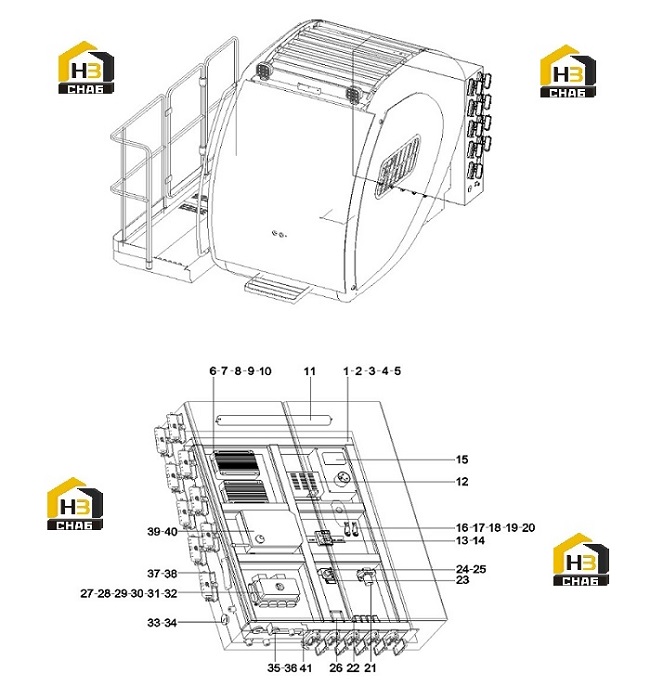

Компоненты электрического шкафа 13045764

← Шкаф электрический управления 12267203 Ограждение переднее 12257270 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Electric control cabinet wiring harness assembly

Каталожный номер:13827323

Комплект:1

Примечание:

№ на схеме:2

Наименование:Wiring slot FKD-4580-6

Каталожный номер:60007616

Комплект:8

Примечание:

№ на схеме:3

Наименование:screw

Каталожный номер:A210210000015

Комплект:45

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210401000013

Комплект:113

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000004

Комплект:113

Примечание:

№ на схеме:6

Наименование:Sany motion controller assembly SYMC-92D

Каталожный номер:A810201206088

Комплект:2

Примечание:

№ на схеме:7

Наименование:screw

Каталожный номер:A210204000137

Комплект:8

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210401000016

Комплект:12

Примечание:

№ на схеме:9

Наименование:Controller identification

Каталожный номер:13264931

Комплект:1

Примечание:

№ на схеме:10

Наименование:Controller identification

Каталожный номер:13264933

Комплект:1

Примечание:

№ на схеме:11

Наименование:Warning light L-3-24

Каталожный номер:60052054

Комплект:1

Примечание:

№ на схеме:12

Наименование:Charger 12/24VAC-240W-110/220VAC

Каталожный номер:60122905

Комплект:1

Примечание:

№ на схеме:13

Наименование:Guide rail

Каталожный номер:21000985

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sany pump truck electrical board assembly

Каталожный номер:A810201204051

Комплект:1

Примечание:

№ на схеме:15

Наименование:Switch box assembly 220VAC

Каталожный номер:60122904

Комплект:1

Примечание:

№ на схеме:16

Наименование:DK metal fixing clip 001-08

Каталожный номер:60065369

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M10x16GB5783

Каталожный номер:A210111000125

Комплект:2

Примечание:

№ на схеме:18

Наименование:Nut M10GB6170-00GB/T 6170

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer 10GB93-87GB/T 93

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer 10GB97.1-02GB/T 97.1

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:21

Наименование:DC contactor

Каталожный номер:A240700000339

Комплект:1

Примечание:

№ на схеме:22

Наименование:Intermediate relay

Каталожный номер:21003566

Комплект:5

Примечание:

№ на схеме:23

Наименование:Restriction lifting icon identification

Каталожный номер:13969275

Комплект:1

Примечание:

№ на схеме:24

Наименование:Selector switch mounting plate

Каталожный номер:11288990

Комплект:1

Примечание:

№ на схеме:25

Наименование:Key switch XB2-BG61

Каталожный номер:B241200000484

Комплект:1

Примечание:

№ на схеме:26

Наименование:Data recorder assembly

Каталожный номер:11238233

Комплект:1

Примечание:

№ на схеме:27

Наименование:screw

Каталожный номер:A210210000010

Комплект:7

Примечание:

№ на схеме:28

Наименование:Fuse housing Buss1663

Каталожный номер:60063867

Комплект:1

Примечание:

№ на схеме:29

Наименование:Fuse 5-500A

Каталожный номер:60056398

Комплект:8

Примечание:

№ на схеме:30

Наименование:Fuse 10-500A

Каталожный номер:60056399

Комплект:18

Примечание:

№ на схеме:31

Наименование:Fuse 20-500A

Каталожный номер:60056400

Комплект:8

Примечание:

№ на схеме:32

Наименование:Fuse 30-500A

Каталожный номер:60056401

Комплект:1

Примечание:

№ на схеме:33

Наименование:Nylon stuffy cover

Каталожный номер:A229900004076

Комплект:2

Примечание:

№ на схеме:34

Наименование:Nylon nut

Каталожный номер:A229900004068

Комплект:2

Примечание:

№ на схеме:35

Наименование:Nylon stuffy cover

Каталожный номер:60118143

Комплект:1

Примечание:

№ на схеме:36

Наименование:Nylon nut GMK-P21G

Каталожный номер:60118144

Комплект:1

Примечание:

№ на схеме:37

Наименование:Screw M4x16GB818

Каталожный номер:A210210000023

Комплект:64

Примечание:

№ на схеме:38

Наименование:Nut M4GB6170

Каталожный номер:A210307000014

Комплект:64

Примечание:

№ на схеме:39

Наименование:Wireless remote control receiver F27-12S-RX

Каталожный номер:60323180

Комплект:1

Примечание:

№ на схеме:40

Наименование:Remote control mounting bracket

Каталожный номер:14025759

Комплект:3

Примечание:

№ на схеме:41

Наименование:Wireless remote control transmitter F27-12S-TX

Каталожный номер:60323179

Комплект:1

Примечание:
