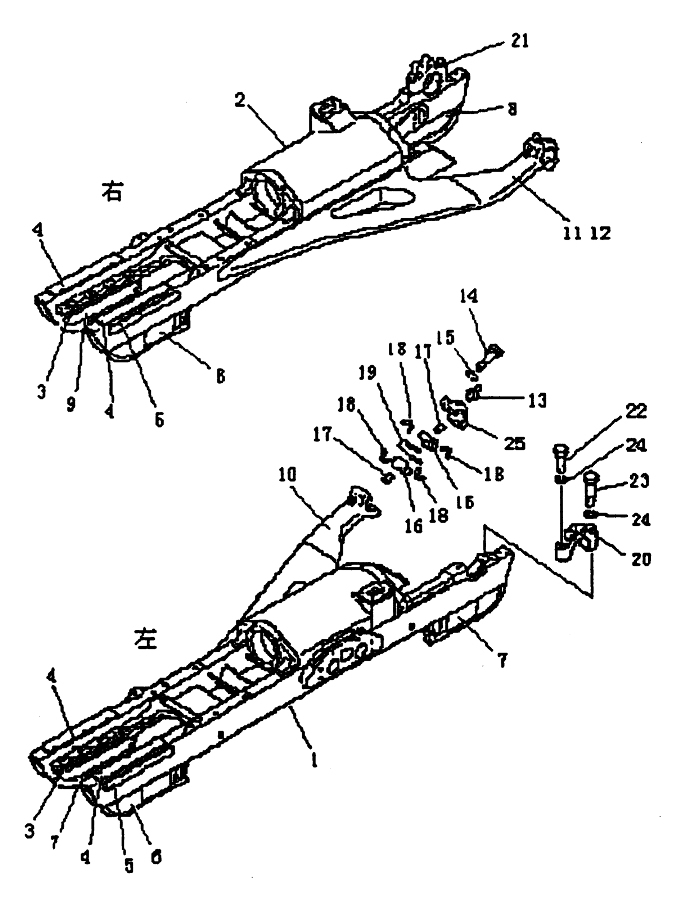

TRACK FRAME (PD220Y-1)

← SPROCKET AND SHAFT TRACK FRAME (PD220YS) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:TRACK FRAME, R.H.

Каталожный номер:T21.30

Комплект:1

Примечание:

№ на схеме:

Наименование:TRACK FRAME, L.H.

Каталожный номер:T21.30

Комплект:1

Примечание:

№ на схеме:

Наименование:TRACK FRAME

Каталожный номер:T21.30

Комплект:1

Примечание:

№ на схеме:1

Наименование:TRACK FRAME, L.H.

Каталожный номер:T21.30.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:TRACK FRAME, R.H.

Каталожный номер:T21.30.2

Комплект:1

Примечание:

№ на схеме:3

Наименование:PLATE (WELDED)

Каталожный номер:T21.30.1-16

Комплект:2

Примечание:

№ на схеме:4

Наименование:PLATE (WELDED)

Каталожный номер:T21.30.1-2

Комплект:2

Примечание:

№ на схеме:5

Наименование:PLATE (WELDED)

Каталожный номер:T21.30.1-1

Комплект:2

Примечание:

№ на схеме:6

Наименование:GUARD (WELDED)

Каталожный номер:Т21.30.1.3

Комплект:1

Примечание:

№ на схеме:7

Наименование:GUARD (WELDED)

Каталожный номер:Т21.30.1.2

Комплект:2

Примечание:

№ на схеме:8

Наименование:GUARD (WELDED)

Каталожный номер:Т21.30.1.2

Комплект:2

Примечание:

№ на схеме:9

Наименование:GUARD (WELDED)

Каталожный номер:Т21.30.1.3

Комплект:1

Примечание:

№ на схеме:10.12

Наименование:BRACE L.H.

Каталожный номер:Т21.30.1.1

Комплект:1

Примечание:

№ на схеме:11.12

Наименование:BRACE R.H.

Каталожный номер:Т21.30.2.1

Комплект:1

Примечание:

№ на схеме:13

Наименование:FITTING GREASE M10X1

Каталожный номер:GB1152

Комплект:21

Примечание:

№ на схеме:14

Наименование:BOLT M24X100

Каталожный номер:01011-52400

Комплект:8

Примечание:

№ на схеме:15

Наименование:WASHER 24

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:16

Наименование:BUSHING

Каталожный номер:30-33

Комплект:4

Примечание:

№ на схеме:17

Наименование:PIN, DOWEL A10X24

Каталожный номер:GB119

Комплект:4

Примечание:

№ на схеме:18

Наименование:PACKING

Каталожный номер:30-31

Комплект:8

Примечание:

№ на схеме:19

Наименование:PACKING

Каталожный номер:30-32

Комплект:4

Примечание:

№ на схеме:20

Наименование:CAP, BEARING, L.H.

Каталожный номер:Т21.30-12

Комплект:1

Примечание:

№ на схеме:21

Наименование:CAP, BEARING, R.H.

Каталожный номер:Т21.30-13

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT M24X110-10.9-Zn

Каталожный номер:GB5782

Комплект:2

Примечание:

№ на схеме:23

Наименование:BOLT M24X150-10.9-Zn

Каталожный номер:GB5782

Комплект:2

Примечание:

№ на схеме:24

Наименование:WASHER 24

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:25

Наименование:CAP, BEARING

Каталожный номер:30-34

Комплект:2

Примечание:
