TORQUE FLOW TRANSMISSION OIL FILTER

← TRANSMISSION PUMP TORQUE CONVERTER PIPING 1 →

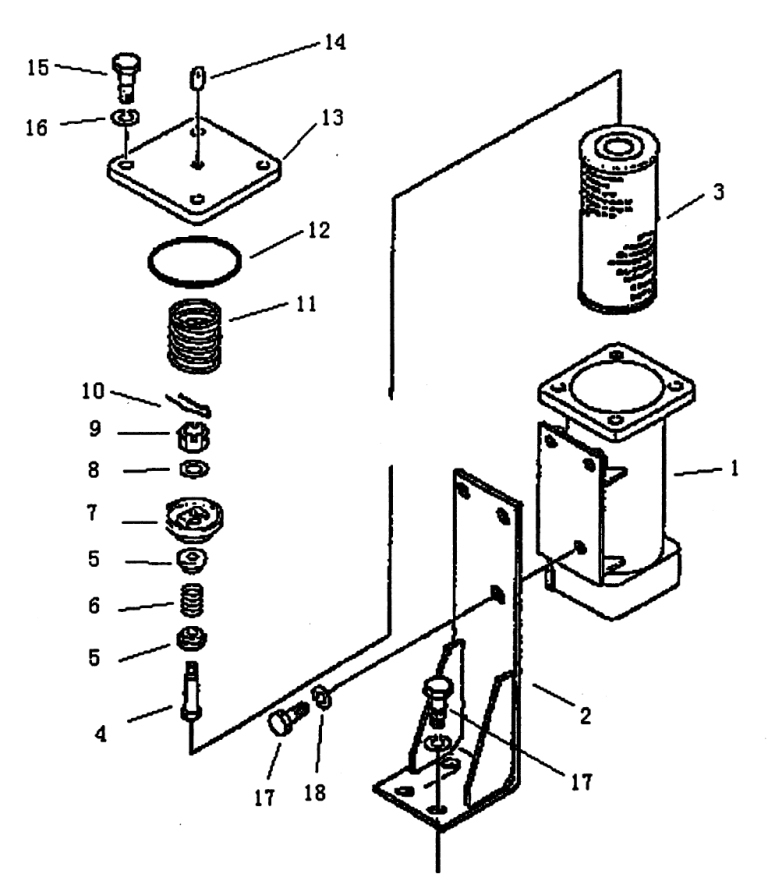

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:TORQUE FLOW TRANSMISSION OIL FILTER ASS’Y

Каталожный номер:T21.49.2

Комплект:1

Примечание:

№ на схеме:1

Наименование:CASE ASS’Y

Каталожный номер:T21.49.2.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:BRACKET

Каталожный номер:T21A.49.6[1]

Комплект:1

Примечание:

№ на схеме:3

Наименование:CLEMENT

Каталожный номер:49-83

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:49-87

Комплект:1

Примечание:

№ на схеме:5

Наименование:SLEEVE

Каталожный номер:49-85

Комплект:2

Примечание:

№ на схеме:6

Наименование:SPRING

Каталожный номер:49-86

Комплект:1

Примечание:

№ на схеме:7

Наименование:CAGE

Каталожный номер:49-84

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER 6

Каталожный номер:GB848

Комплект:1

Примечание:

№ на схеме:9

Наименование:NUT M6

Каталожный номер:GB6178

Комплект:1

Примечание:

№ на схеме:10

Наименование:PIN,COTTER 1X6

Каталожный номер:GB91

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING

Каталожный номер:49-88

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:07000-02115

Комплект:1

Примечание:

№ на схеме:13

Наименование:COVER

Каталожный номер:49-89

Комплект:1

Примечание:

№ на схеме:14

Наименование:PLUG Z1/8”

Каталожный номер:07042-00108

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT M14x40

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:16

Наименование:WASHER 14

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:17

Наименование:BOLT М12х35

Каталожный номер:GB5783

Комплект:7

Примечание:

№ на схеме:18

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:7

Примечание:
