TORQUE CONVERTER PIPING 2

TORQUE CONVERTER PIPING 2

← TORQUE CONVERTER PIPING 1 TRANSMISSION PIPING →

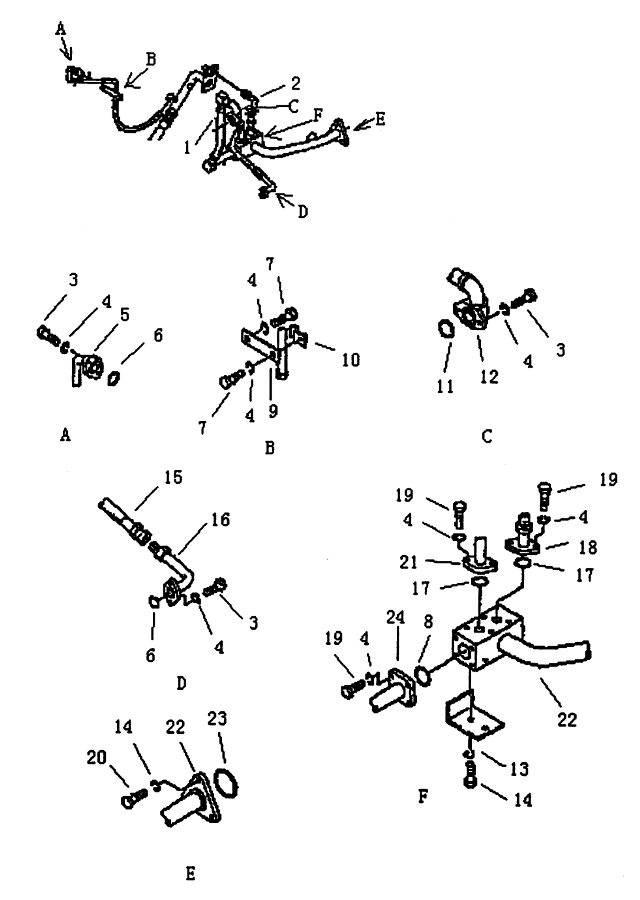

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HOSE
Каталожный номер:07102-20608
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:HOSE
Каталожный номер:07102-20403
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BOLT М10х30
Каталожный номер:GB5783
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER 10
Каталожный номер:GB93
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:TUBE
Каталожный номер:T21.49.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-RING
Каталожный номер:07000-03025
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT М10х25
Каталожный номер:GB5783
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-RING
Каталожный номер:07000-03045
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:PLATE
Каталожный номер:T21.49-2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CLAMP
Каталожный номер:T21.49.25
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-RING
Каталожный номер:07000-03030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:TUBE
Каталожный номер:T1-21.49.16
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT М12х25
Каталожный номер:GB5783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:WASHER 12
Каталожный номер:GB93
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:HOSE
Каталожный номер:07102-20403
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:TUBE
Каталожный номер:T21A.49.8
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-RING
Каталожный номер:07000-03028
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:TUBE
Каталожный номер:T21.49.27
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BOLT М10х35
Каталожный номер:GB5783
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:BOLT М12х30
Каталожный номер:GB5783
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:TUBE
Каталожный номер:T21.49.26
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:TUBE
Каталожный номер:T21.49.29
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:O-RING
Каталожный номер:07000-02065
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:TUBE
Каталожный номер:T21.49.16
Комплект:1
Примечание:
