STEERING PIPING 1

STEERING PIPING 1

← MAIN RELIEF VALVE AND SAFETY VALVE STEERING PIPING 2 →

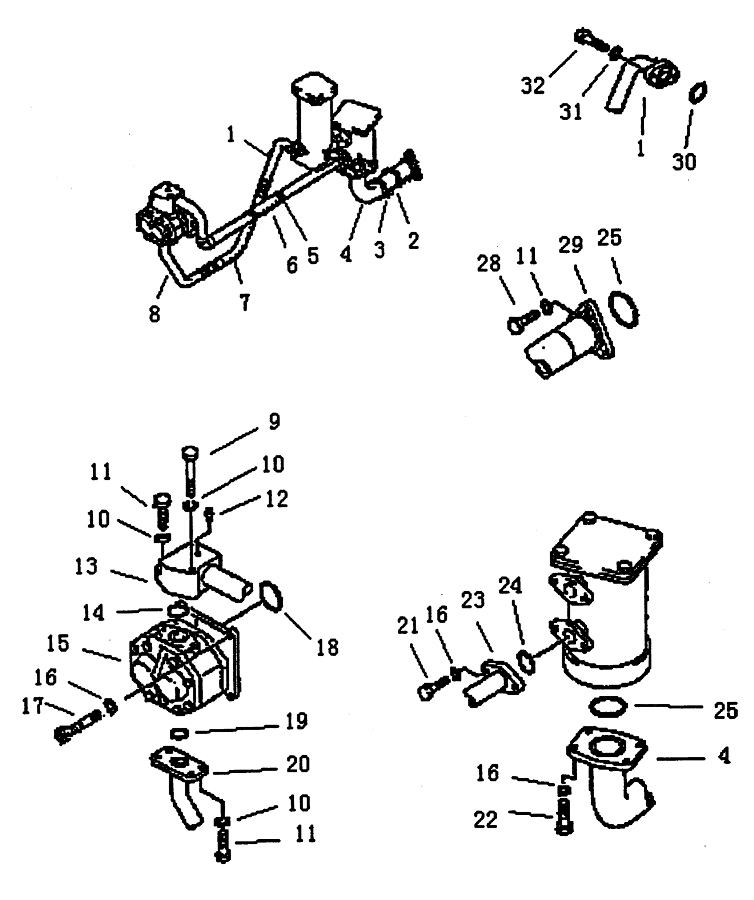

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:TUBE
Каталожный номер:T21.49.33
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:CLAMP 3X
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:HOSE
Каталожный номер:07260-05814
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:TUBE
Каталожный номер:T21.49.15
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:CLAMP 2X
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:HOSE
Каталожный номер:07260-04128
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:HOSE
Каталожный номер:07102-20605
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:TUBE
Каталожный номер:T21.49.14
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT M10x85
Каталожный номер:GB5782
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER 10
Каталожный номер:GB93
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT М10х35
Каталожный номер:GB5783
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PLUG 1/8”
Каталожный номер:07042-30108
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:TUBE
Каталожный номер:T21.49.30
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-RING
Каталожный номер:07000-03038
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:STEERING PUMP ASS’Y
Каталожный номер:07436-72202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:WASHER 12
Каталожный номер:GB93
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:BOLT М12х35
Каталожный номер:GB5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:O-RING
Каталожный номер:07000-02085
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:O-RING
Каталожный номер:07000-02035
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:TUBE
Каталожный номер:T21.49.14
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:BOLT М12х40
Каталожный номер:GB5783
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:BOLT M12x30
Каталожный номер:GB5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:TUBE
Каталожный номер:T21.49.10
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:O-RING
Каталожный номер:07000-03042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:O-RING
Каталожный номер:07000-02065
Комплект:1
Примечание:
