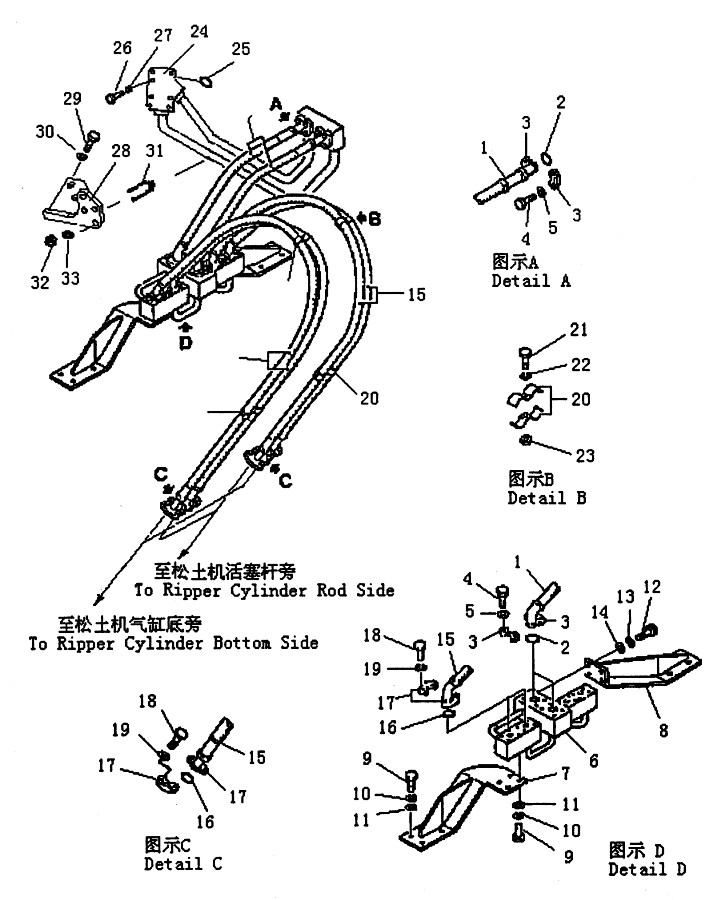

RIPPER PIPING (PD220Y -1)

← (FOUR-TOOTH) RIPPER CARRIAGE HOLDER AND LINK (PD220Y-1) RIPPER CYLINDER (PD220Y-1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE

Каталожный номер:07114-01006

Комплект:2

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:07000-13032

Комплект:4

Примечание:

№ на схеме:3

Наименование:FLANGE, SPLIT

Каталожный номер:07371-31049

Комплект:8

Примечание:

№ на схеме:4

Наименование:BOLT M10X30-10.9-Zn

Каталожный номер:GB5783

Комплект:16

Примечание:

№ на схеме:5

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:16

Примечание:

№ на схеме:6

Наименование:TUBE

Каталожный номер:T21.78.2.3

Комплект:1

Примечание:

№ на схеме:7

Наименование:BRACKET, L.H.

Каталожный номер:T21.78.2.1

Комплект:1

Примечание:

№ на схеме:8

Наименование:BRACKET, R.H.

Каталожный номер:T21.78.2.2

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT M10X30-10.9-Zn

Каталожный номер:GB5783

Комплект:8

Примечание:

№ на схеме:10

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:11

Наименование:WASHER 10-200HV-Zn

Каталожный номер:01643-31032

Комплект:8

Примечание:

№ на схеме:12

Наименование:BOLT M10X30-10.9-Zn

Каталожный номер:GB5783

Комплект:8

Примечание:

№ на схеме:13

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:14

Наименование:WASHER 10-200HV-Zn

Каталожный номер:01643-31032

Комплект:8

Примечание:

№ на схеме:15

Наименование:HOSE

Каталожный номер:07115-00616

Комплект:4

Примечание:

№ на схеме:16

Наименование:O-RING

Каталожный номер:07000-13025

Комплект:8

Примечание:

№ на схеме:17

Наименование:FLANGE, SPLIT

Каталожный номер:07371-30638

Комплект:16

Примечание:

№ на схеме:18

Наименование:BOLT M8X30-Zn

Каталожный номер:GB5783

Комплект:32

Примечание:

№ на схеме:19

Наименование:WASHER 8

Каталожный номер:GB93

Комплект:32

Примечание:

№ на схеме:20

Наименование:CLAMP

Каталожный номер:T21.61.3.7

Комплект:8

Примечание:

№ на схеме:21

Наименование:BOLT M10X25-Zn

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:22

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:23

Наименование:NUT M10

Каталожный номер:GB6170

Комплект:4

Примечание:

№ на схеме:24

Наименование:VITTA, GREASE

Каталожный номер:T21.78.2.5

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:07000-13048

Комплект:2

Примечание:

№ на схеме:26

Наименование:BOLT M12X70-10.9-Zn

Каталожный номер:GB5782

Комплект:7

Примечание:

№ на схеме:27

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:7

Примечание:

№ на схеме:28

Наименование:BRACKET

Каталожный номер:T21.78.2.6

Комплект:1

Примечание:

№ на схеме:29

Наименование:BOLT M12X40-10. 9-Zn

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:30

Наименование:WASHER 12-200HV-Zn

Каталожный номер:GB97.1

Комплект:2

Примечание:

№ на схеме:31

Наименование:U-CLIP

Каталожный номер:07283-23442

Комплект:2

Примечание:

№ на схеме:32

Наименование:NUT M10

Каталожный номер:GB889

Комплект:4

Примечание:

№ на схеме:33

Наименование:WASHER 10-200HV-Zn

Каталожный номер:GB97.1

Комплект:4

Примечание:
