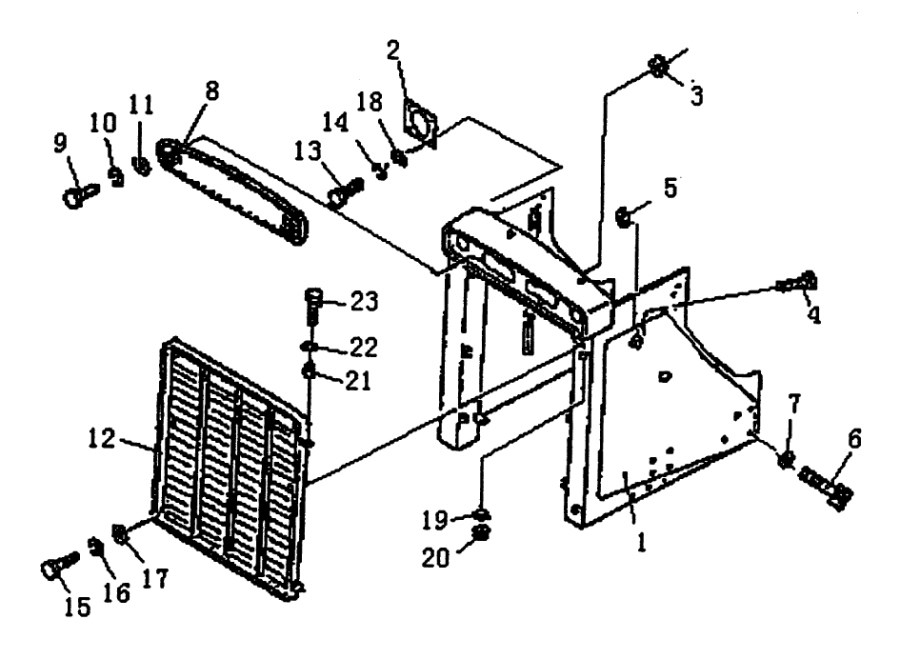

RADIATOR GUARD (PD220YS)

← RADIATOR GUARD ENGINE HOOD AND DASHBOARD (PD220Y-1,PD220Y-2,PD220YS ) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GUARD

Каталожный номер:T23.54.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET

Каталожный номер:ST2A1.12.1.5

Комплект:2

Примечание:

№ на схеме:3

Наименование:TUBE

Каталожный номер:08037-03614

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT M8x35-Zn

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:5

Наименование:NUT M8-8

Каталожный номер:GB6170

Комплект:2

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:T21.54-4

Комплект:16

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:01643-32780

Комплект:16

Примечание:

№ на схеме:8

Наименование:PLATE

Каталожный номер:T21A.54.29

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW M5x20-Zn.D

Каталожный номер:GB818

Комплект:8

Примечание:

№ на схеме:10

Наименование:WASHER 5-Zn

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:11

Наименование:WASHER 5-Zn

Каталожный номер:GB97.1

Комплект:8

Примечание:

№ на схеме:12

Наименование:GRILLE

Каталожный номер:T23.54.13

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW M8x30-Zn.D

Каталожный номер:GB67

Комплект:8

Примечание:

№ на схеме:14

Наименование:WASHER 8-Zn

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:15

Наименование:BOLT M16x40-Zn

Каталожный номер:GB5783

Комплект:3

Примечание:

№ на схеме:16

Наименование:WASHER 16-Zn

Каталожный номер:GB93

Комплект:3

Примечание:

№ на схеме:17

Наименование:WASHER 16-300HV-Zn

Каталожный номер:GB97.1

Комплект:3

Примечание:

№ на схеме:18

Наименование:WASHER 8-140HV-Zn

Каталожный номер:GB97.1

Комплект:8

Примечание:

№ на схеме:19

Наименование:WASHER 12-Zn

Каталожный номер:GB93

Комплект:2

Примечание:

№ на схеме:20

Наименование:NUT M12-8-Zn

Каталожный номер:GB6170

Комплект:2

Примечание:

№ на схеме:21

Наименование:SHAFT

Каталожный номер:T23.54-2

Комплект:2

Примечание:

№ на схеме:22

Наименование:WASHER 12-A140HV-Zn

Каталожный номер:GB96

Комплект:2

Примечание:

№ на схеме:23

Наименование:BOLT M12x70-Zn

Каталожный номер:GB5782

Комплект:2

Примечание:
