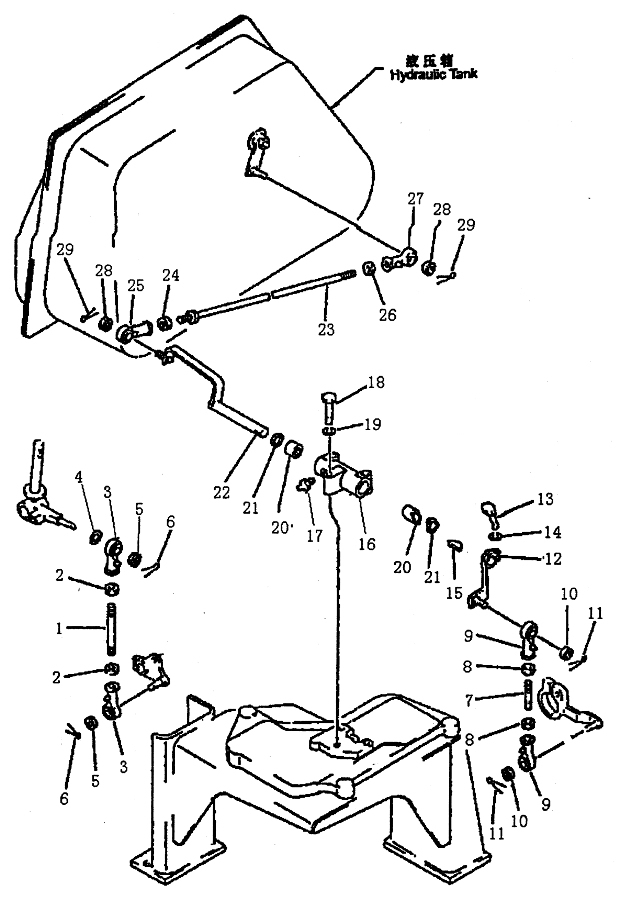

LIFT CONTROL LINKAGE (PD220Y-1)

← LIFT AND RIPPER CONTROL LINKAGE (PD220Y-1) BLADE CONTROL LINKAGE (PD220Y-1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ROD

Каталожный номер:04245-31213

Комплект:1

Примечание:

№ на схеме:2

Наименование:NUT M12

Каталожный номер:GB6171

Комплект:2

Примечание:

№ на схеме:3

Наименование:BEARING SIBK125/QB

Каталожный номер:JB/ZQ3245

Комплект:2

Примечание:

№ на схеме:4

Наименование:PACKING

Каталожный номер:04254-01232

Комплект:1

Примечание:

№ на схеме:5

Наименование:NUT

Каталожный номер:01593-11210

Комплект:2

Примечание:

№ на схеме:6

Наименование:PIN 3.2X20

Каталожный номер:GB91

Комплект:2

Примечание:

№ на схеме:7

Наименование:ROD

Каталожный номер:T21.61.2.21

Комплект:1

Примечание:

№ на схеме:8

Наименование:NUT M12X1.5-Zn

Каталожный номер:01508-21207

Комплект:2

Примечание:

№ на схеме:9

Наименование:BEARING SIBK125/QB

Каталожный номер:JB/ZQ3245

Комплект:2

Примечание:

№ на схеме:10

Наименование:NUT

Каталожный номер:01593-01210

Комплект:2

Примечание:

№ на схеме:11

Наименование:PIN 3.2X20

Каталожный номер:GB91

Комплект:2

Примечание:

№ на схеме:12

Наименование:LEVER

Каталожный номер:T21.61.2.8

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT M8X30

Каталожный номер:GB5783

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER 8

Каталожный номер:GB93

Комплект:1

Примечание:

№ на схеме:15

Наименование:KEY 5X19

Каталожный номер:GB1099

Комплект:1

Примечание:

№ на схеме:16

Наименование:BRACKET

Каталожный номер:T21.61.2-2

Комплект:1

Примечание:

№ на схеме:17

Наименование:FITTING Ф10X1

Каталожный номер:GB11531

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT M10X55

Каталожный номер:GB5782

Комплект:3

Примечание:

№ на схеме:19

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:3

Примечание:

№ на схеме:20

Наименование:BEARING 57941/20K

Каталожный номер:GB290

Комплект:2

Примечание:

№ на схеме:21

Наименование:SEAL

Каталожный номер:06122-02004

Комплект:2

Примечание:

№ на схеме:22

Наименование:LEVER

Каталожный номер:T21.61.2.12

Комплект:1

Примечание:

№ на схеме:23

Наименование:ROD

Каталожный номер:04248-31227

Комплект:1

Примечание:

№ на схеме:24

Наименование:NUT M12X1.5-Zn

Каталожный номер:01593-11210

Комплект:1

Примечание:

№ на схеме:25

Наименование:BEARING SIBK125/QB

Каталожный номер:JB/ZQ3245

Комплект:1

Примечание:

№ на схеме:26

Наименование:NUT M12X1.5-Zn

Каталожный номер:01508-11203

Комплект:1

Примечание:

№ на схеме:27

Наименование:BEARING SIBK125/QB

Каталожный номер:JB/ZQ3245

Комплект:1

Примечание:

№ на схеме:28

Наименование:NUT M12X1. 5-Zn

Каталожный номер:01508-21207

Комплект:2

Примечание:

№ на схеме:29

Наименование:PIN 3.2X20

Каталожный номер:GB91

Комплект:2

Примечание:
