HYDRAULIC PIPING (TANK TO TILT CYLINDER) (PD220Y-2)

HYDRAULIC PIPING (TANK TO TILT CYLINDER) (PD220Y-2)

← HYDRAULIC PIPING (TANK TO TILT CYLINDER) (PD220Y-1) HYDRAULIC PIPING (TANK TO TILT CYLINDER) (PD220Y-1, PD220Y-2) →

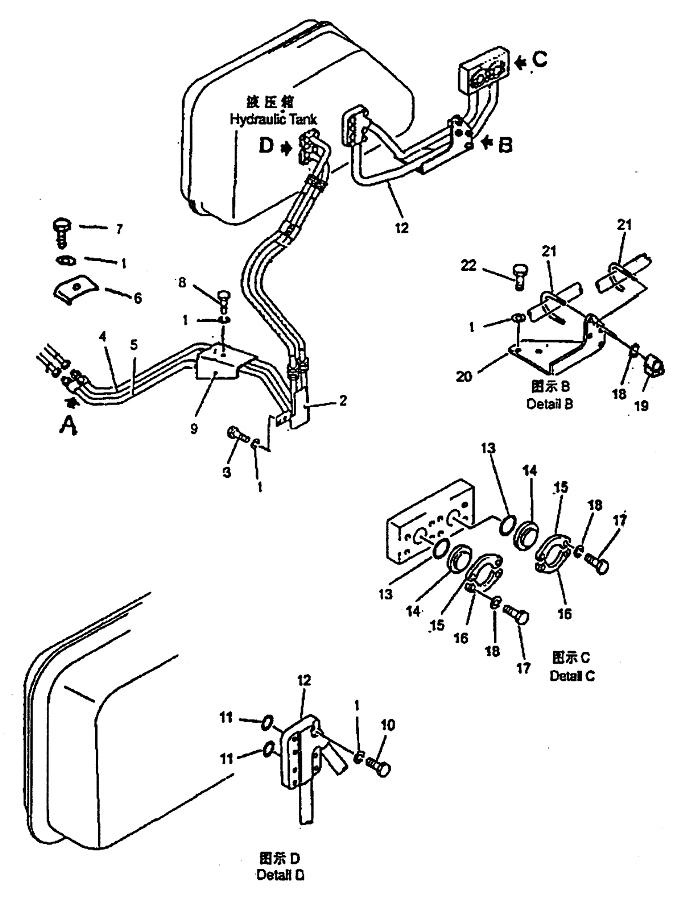

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:WASHER 12
Каталожный номер:GB93
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:TUBE
Каталожный номер:T21.61.1.4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SEAT
Каталожный номер:GB5782
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:TUBE
Каталожный номер:T21.61.1.6
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:TUBE
Каталожный номер:T21.61.1.7
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:PLATE
Каталожный номер:T21.61.1-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT M12x25
Каталожный номер:GB5783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BOLT M12x30
Каталожный номер:GB5783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BRACKET
Каталожный номер:T21.61.1.5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT M12x70-10.9-Zn
Каталожный номер:GB5782
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-RING
Каталожный номер:07000-13048
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:TUBE
Каталожный номер:T21.78.2.5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-RING
Каталожный номер:07000-13032
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:COVER
Каталожный номер:07378-11000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:FLANGE
Каталожный номер:07371-31049
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BOLT M10x30.10.9-Zn
Каталожный номер:GB5783
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:WASHER 10
Каталожный номер:GB93
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:NUT M10
Каталожный номер:GB889
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BRACKET
Каталожный номер:T21.78.2.6
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:CLAMP
Каталожный номер:07283-23442
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:BOLT M12x40-10.9-Zn
Каталожный номер:GB5783
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:PLUG
Каталожный номер:T21.61.1-2
Комплект:2
Примечание:
