HYDRAULIC PIPING (TANK TO LIFT CYLINDER) (PD220Y-1)

HYDRAULIC PIPING (TANK TO LIFT CYLINDER) (PD220Y-1)

← HYDRAULIC PIPING (TANK TO LIFT CYLINDER) (PD220Y-1) HYDRAULIC PIPING (TANK TO LIFT CYLIBDER) (PD220Y-2) →

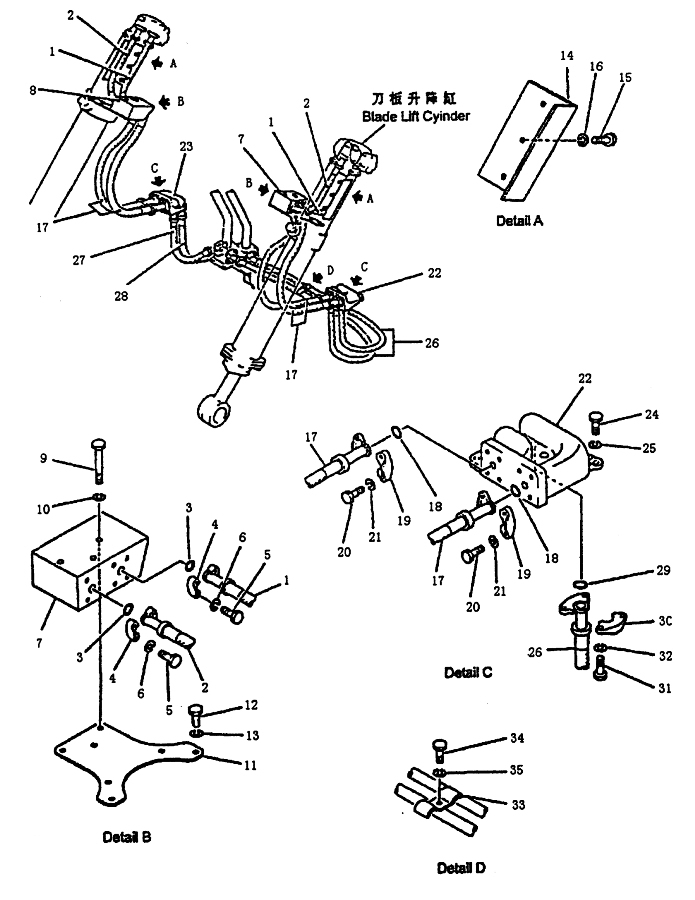

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HOSE
Каталожный номер:T21.61.3.6
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:HOSE
Каталожный номер:T21.61.3.5
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-RING
Каталожный номер:07000-13025
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:FLANGE
Каталожный номер:07371-20638
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT M8X30-Zn
Каталожный номер:GB5783
Комплект:64
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER 8-Zn
Каталожный номер:GB93
Комплект:64
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:MANIFOLD
Каталожный номер:T21.61.3-4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:MANIFOLD
Каталожный номер:T21.61.3-7
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT M12X90-Zn
Каталожный номер:GB5782
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER 12-Zn
Каталожный номер:GB93
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BRACKET
Каталожный номер:T21.61.3-6
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT M12X30-Zn
Каталожный номер:GB5782
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER 12
Каталожный номер:GB93
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:PROTECTOR
Каталожный номер:T21.61.3-1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BOLT M12X70
Каталожный номер:GB5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:WASHER 12-Zn
Каталожный номер:GB93
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HOSE
Каталожный номер:07114-00609
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:O-RING
Каталожный номер:07000-13025
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:FLANGE
Каталожный номер:07371-30628
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:BOLT M8X30-Zn
Каталожный номер:GB5783
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:WASHER 8-Zn
Каталожный номер:GB93
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:BLOCK.L.H
Каталожный номер:T21.61.3.9
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:BLOCK.R.H
Каталожный номер:T21.61.3.10
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:BOLT M12X35
Каталожный номер:GB5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:WASHER 12
Каталожный номер:GB93
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:HOSE
Каталожный номер:07119-00611
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:HOSE
Каталожный номер:07118-00608
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:HOSE
Каталожный номер:07118-00606
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:O-RING
Каталожный номер:07000-13025
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:FLANGE
Каталожный номер:07371-20638
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:BOLT M8X30-Zn
Каталожный номер:GB5783
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:WASHER 8-Zn
Каталожный номер:GB93
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:CLIP
Каталожный номер:T21.61.3.7
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:BOLT M12X70
Каталожный номер:GB5783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:WASHER 12
Каталожный номер:GB93
Комплект:1
Примечание:
