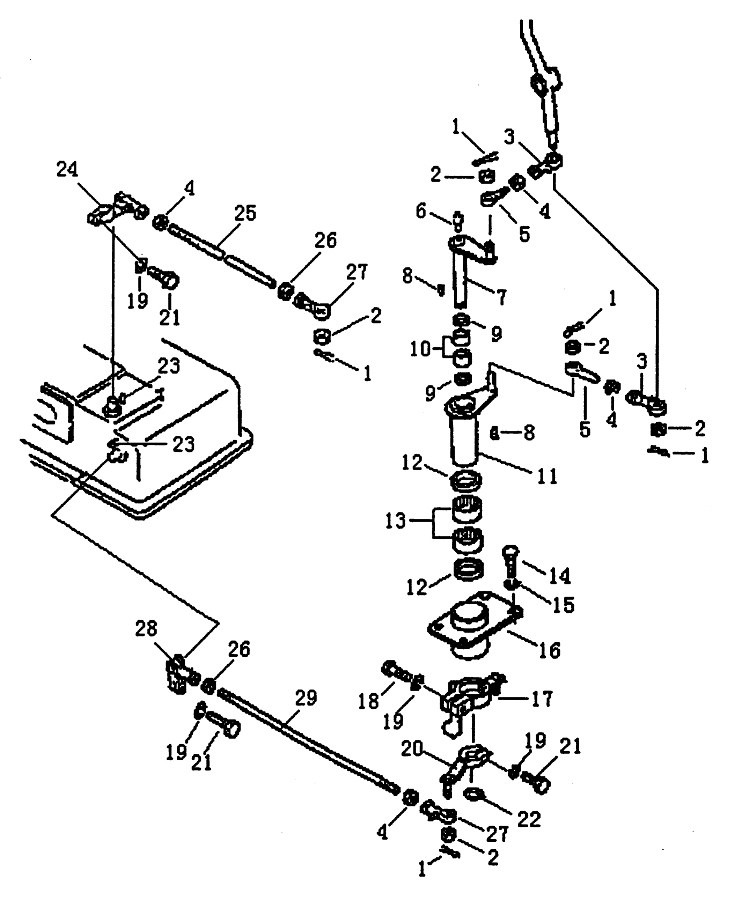

GEARSHIFT LEVER 2

← GEARSHIFT LEVER 1 TRANSMISSION PUMP →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PIN 2X18

Каталожный номер:GB91-86

Комплект:3

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:01593-11008

Комплект:3

Примечание:

№ на схеме:3

Наименование:END,ROD

Каталожный номер:04250-51056

Комплект:1

Примечание:

№ на схеме:4

Наименование:NUT M10X1.25-Zn.D

Каталожный номер:GB6171

Комплект:1

Примечание:

№ на схеме:5

Наименование:END,ROD

Каталожный номер:04252-01061

Комплект:1

Примечание:

№ на схеме:6

Наименование:FITTING 60° M10X1

Каталожный номер:GB1153-74

Комплект:1

Примечание:

№ на схеме:7

Наименование:LEVER

Каталожный номер:T21A.43.2.5

Комплект:1

Примечание:

№ на схеме:8

Наименование:KEY 5X7.5X19

Каталожный номер:GB1099

Комплект:2

Примечание:

№ на схеме:9

Наименование:SEAL

Каталожный номер:06122-02004

Комплект:2

Примечание:

№ на схеме:10

Наименование:BEARING 57941/20K

Каталожный номер:GB290-84

Комплект:2

Примечание:

№ на схеме:11

Наименование:LEVER

Каталожный номер:T21A.43.2.7

Комплект:1

Примечание:

№ на схеме:12

Наименование:SEAL

Каталожный номер:06122-04504

Комплект:2

Примечание:

№ на схеме:13

Наименование:BEARING 67941/45

Каталожный номер:GB290-84

Комплект:2

Примечание:

№ на схеме:14

Наименование:BOLT M12X25

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:15

Наименование:WASHER 12

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:16

Наименование:BRACKET

Каталожный номер:T21A.43.2.6

Комплект:1

Примечание:

№ на схеме:17

Наименование:LEVER

Каталожный номер:T21.43.2.9

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT M8X45

Каталожный номер:GB5783-86

Комплект:1

Примечание:

№ на схеме:19

Наименование:WASHER 8

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:20

Наименование:LEVER

Каталожный номер:T21A.43.2.8

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT M8X30

Каталожный номер:GB5783-86

Комплект:3

Примечание:

№ на схеме:22

Наименование:RETAINER 20

Каталожный номер:GB894.1-86

Комплект:1

Примечание:

№ на схеме:23

Наименование:KEY 5X6.5X16

Каталожный номер:GB1099

Комплект:2

Примечание:

№ на схеме:24

Наименование:LEVER

Каталожный номер:T21.43.2.10

Комплект:1

Примечание:

№ на схеме:25

Наименование:LEVER

Каталожный номер:04248-31036

Комплект:1

Примечание:

№ на схеме:26

Наименование:NUT M10

Каталожный номер:01508-21006

Комплект:1

Примечание:

№ на схеме:27

Наименование:END,ROD

Каталожный номер:04250-71056

Комплект:1

Примечание:

№ на схеме:28

Наименование:LEVER

Каталожный номер:T21.43.2.2

Комплект:1

Примечание:

№ на схеме:29

Наименование:LEVER

Каталожный номер:04248-31037

Комплект:1

Примечание:
