FUEL PIPING

FUEL PIPING

← FUEL TANK JOINT ASSEMBLY →

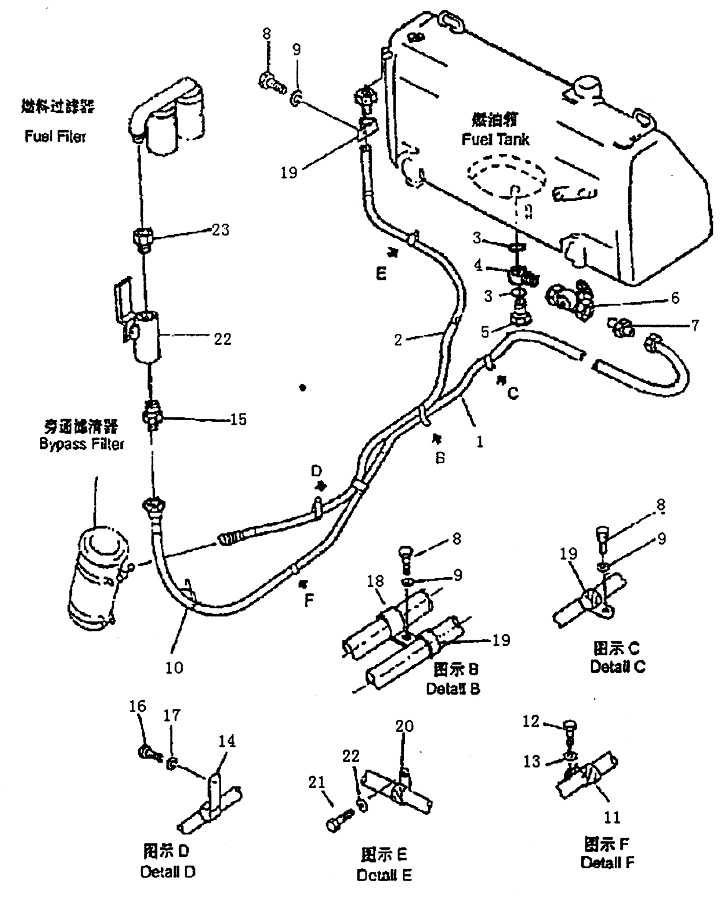

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FUEL TANK
Каталожный номер:T21A.04.4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:FUEL TANK
Каталожный номер:T21A.04.3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-RING
Каталожный номер:07000-03035
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:JOINT
Каталожный номер:T14-4-17
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:T14-4-11
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:VALVE
Каталожный номер:T14-4-18
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:ELBOW
Каталожный номер:T21.04-2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BOLT M10X16
Каталожный номер:GB5783
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WASHER 10
Каталожный номер:GB93
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:TUBE
Каталожный номер:T14-4-23
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CLIP
Каталожный номер:08036-22514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT M10X16
Каталожный номер:GB5783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER 10
Каталожный номер:GB93
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CLIP
Каталожный номер:T14-4-22
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:JOINT
Каталожный номер:T21.04-5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BOLT M10X16
Каталожный номер:GB5783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:WASHER 10
Каталожный номер:GB93
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CLIP
Каталожный номер:08035-03010
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:CLIP
Каталожный номер:08036-22514
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:CLIP
Каталожный номер:08036-22514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:BOLT М10Х16
Каталожный номер:GB5783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:VALVE G1/2”
Каталожный номер:Q11F-25T
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:ADAPTER
Каталожный номер:T21.04-4
Комплект:1
Примечание:
