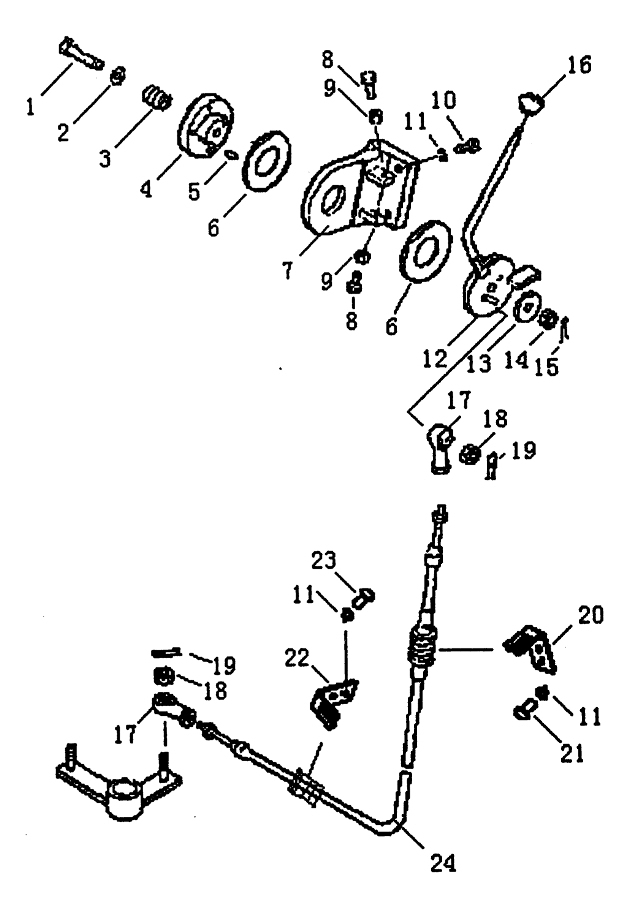

FUEL CONTROL LEVER

← POWER TAKE OFF FUEL CONTROL LINKAGE →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT M12X65

Каталожный номер:01052-51265

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER 12-140HV

Каталожный номер:GB97.1

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPRING

Каталожный номер:T21.43.1-10

Комплект:1

Примечание:

№ на схеме:4

Наименование:DISK

Каталожный номер:T21.43.1-1

Комплект:1

Примечание:

№ на схеме:5

Наименование:PIN 6X16

Каталожный номер:04020-00616

Комплект:2

Примечание:

№ на схеме:6

Наименование:FACING

Каталожный номер:T21.43.1-2

Комплект:2

Примечание:

№ на схеме:7

Наименование:BRACKET

Каталожный номер:T21.43.1.4

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT M8X35

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:9

Наименование:NUT M8-8

Каталожный номер:GB6170

Комплект:2

Примечание:

№ на схеме:10

Наименование:BOLT M12X25

Каталожный номер:GB5782

Комплект:2

Примечание:

№ на схеме:11

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:6

Примечание:

№ на схеме:12

Наименование:LEVER

Каталожный номер:T21A.43.1.6

Комплект:1

Примечание:

№ на схеме:13

Наименование:COVER

Каталожный номер:T21.43.1-3

Комплект:1

Примечание:

№ на схеме:14

Наименование:NUT M12

Каталожный номер:01593-11008

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIN 3X30

Каталожный номер:GB91

Комплект:2

Примечание:

№ на схеме:16

Наименование:KNOB

Каталожный номер:09304-01250

Комплект:1

Примечание:

№ на схеме:17

Наименование:END,ROD

Каталожный номер:T19-43.1-4

Комплект:2

Примечание:

№ на схеме:18

Наименование:NUT M10

Каталожный номер:01593-11008

Комплект:2

Примечание:

№ на схеме:19

Наименование:PIN 2X18

Каталожный номер:GB91

Комплект:2

Примечание:

№ на схеме:20

Наименование:PLATE

Каталожный номер:T21A.43.1-3

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT M12X30

Каталожный номер:GB5782

Комплект:2

Примечание:

№ на схеме:22

Наименование:PLATE

Каталожный номер:T21A.43.1-4

Комплект:1

Примечание:

№ на схеме:23

Наименование:BOLT M12X35

Каталожный номер:GB5782

Комплект:2

Примечание:

№ на схеме:24

Наименование:SHAFT

Каталожный номер:T19-43.1.8

Комплект:1

Примечание:
