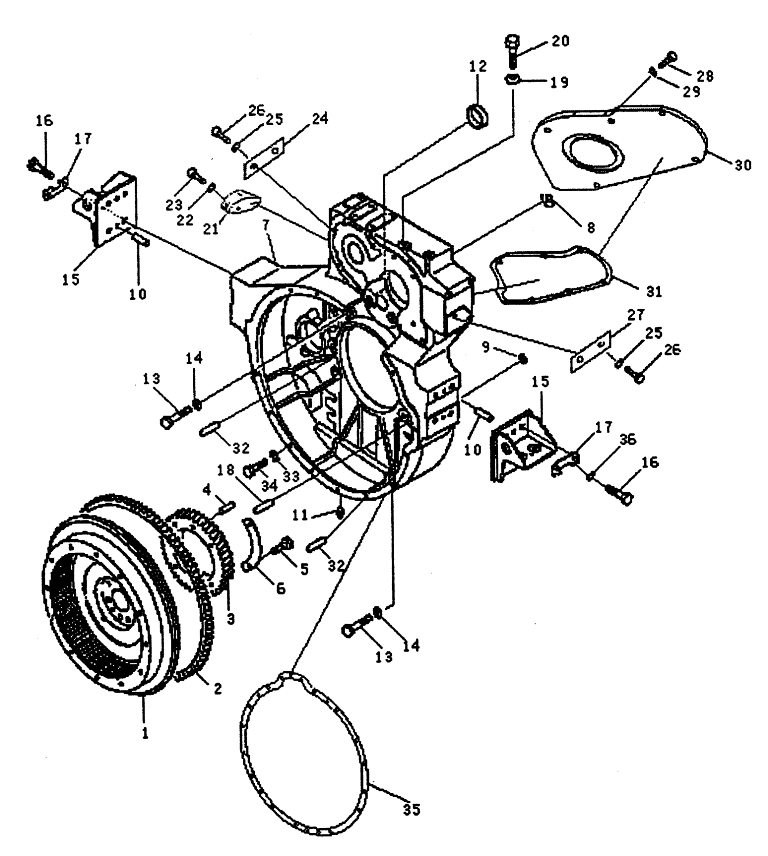

FLYWHEEL AND FLYWHEEL HOUSING

← DECELERATOR PEDAL RADIATOR →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:FLYWHEEL ASS‘Y

Каталожный номер:T21.00

Комплект:1

Примечание:

№ на схеме:1

Наименование:FLYWHEEL ASS‘Y

Каталожный номер:669-30-1300 (AR-90530)

Комплект:1

Примечание:

№ на схеме:2

Наименование:GEAR, RING

Каталожный номер:6645-31-1321

Комплект:1

Примечание:

№ на схеме:3

Наименование:GEAR, PUMP DRIVE

Каталожный номер:00-71

Комплект:1

Примечание:

№ на схеме:4

Наименование:PIN, DOWEL

Каталожный номер:00-73

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT M12X55-Zn

Каталожный номер:GB5782

Комплект:4

Примечание:

№ на схеме:6

Наименование:PLATE, LOCK

Каталожный номер:00-72

Комплект:2

Примечание:

№ на схеме:7

Наименование:HOUSING ASS‘Y

Каталожный номер:T21A.00A.1-1

Комплект:

Примечание:

№ на схеме:7

Наименование:FLYWHEEL

Каталожный номер:00-45,46,47

Комплект:1

Примечание:

№ на схеме:8

Наименование:PLUG, EXPANSION

Каталожный номер:07046-15520

Комплект:1

Примечание:

№ на схеме:9

Наименование:PLUG, EXPANSION

Каталожный номер:07046-12016

Комплект:4

Примечание:

№ на схеме:10

Наименование:PIN, DOWEL Ф14

Каталожный номер:T21.00.4-1

Комплект:4

Примечание:

№ на схеме:11

Наименование:PLUG

Каталожный номер:07042-00415

Комплект:1

Примечание:

№ на схеме:12

Наименование:RING

Каталожный номер:00-68

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:00-102

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER, SPRING

Каталожный номер:00-48

Комплект:9

Примечание:

№ на схеме:15

Наименование:BRACKET, REAR

Каталожный номер:T21.00.4.1

Комплект:2

Примечание:

№ на схеме:16

Наименование:BOLT M18X45-10.9

Каталожный номер:01010-61845

Комплект:8

Примечание:

№ на схеме:17

Наименование:PLATE, LOCK (KIT)

Каталожный номер:T21.00.4-2

Комплект:4

Примечание:

№ на схеме:18

Наименование:PIN

Каталожный номер:00-107 (9226)

Комплект:2

Примечание:

№ на схеме:19

Наименование:WASHER 16

Каталожный номер:GB93

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT M16X20

Каталожный номер:GB5783

Комплект:1

Примечание:

№ на схеме:21

Наименование:FLANGE

Каталожный номер:00-76

Комплект:1

Примечание:

№ на схеме:24

Наименование:PLATE

Каталожный номер:00-78

Комплект:1

Примечание:

№ на схеме:25

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:26

Наименование:BOLT M10x30

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:27

Наименование:PLATE

Каталожный номер:00-77

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT M12X30

Каталожный номер:GB5783

Комплект:6

Примечание:

№ на схеме:29

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:6

Примечание:

№ на схеме:30

Наименование:COVER

Каталожный номер:00-69

Комплект:1

Примечание:

№ на схеме:31

Наименование:GASKE

Каталожный номер:00-70

Комплект:1

Примечание:

№ на схеме:32

Наименование:PIN A12X28

Каталожный номер:GB119

Комплект:2

Примечание:

№ на схеме:33

Наименование:WASHER 12

Каталожный номер:GB93-87

Комплект:23

Примечание:

№ на схеме:34

Наименование:BOLT M12X35-10.9

Каталожный номер:GB5783-86

Комплект:23

Примечание:

№ на схеме:35

Наименование:CUSHION, SEAL

Каталожный номер:13-2

Комплект:1

Примечание:

№ на схеме:36

Наименование:WASHER 18-140HV

Каталожный номер:GB97.1-85

Комплект:8

Примечание:
