ENGINE MOUNT

← ELECTRICAL SYSTEM (PD220Y-1) POWER TAKE OFF →

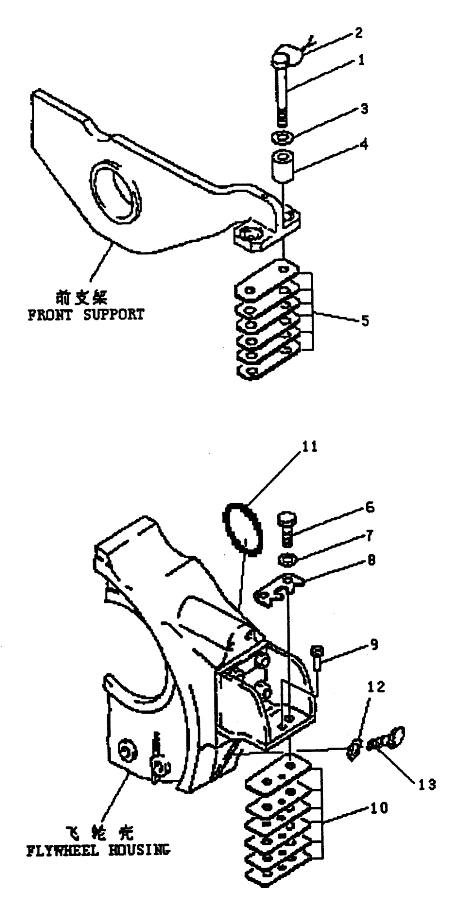

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00-90

Комплект:4

Примечание:

№ на схеме:2

Наименование:WIRE Ф2Х400

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:01643-32260

Комплект:4

Примечание:

№ на схеме:4

Наименование:SPACER

Каталожный номер:00-89

Комплект:4

Примечание:

№ на схеме:5

Наименование:SHIM ASSY FRONT

Каталожный номер:T21.00-1

Комплект:2

Примечание:

№ на схеме:6

Наименование:BOLT M22X85

Каталожный номер:GB5782

Комплект:4

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:01643-32260

Комплект:4

Примечание:

№ на схеме:8

Наименование:PLATE, LOCK

Каталожный номер:T21.00-2

Комплект:2

Примечание:

№ на схеме:9

Наименование:PIN, DOWEL

Каталожный номер:T21.00-4

Комплект:2

Примечание:

№ на схеме:10

Наименование:SHIM ASSY REAR

Каталожный номер:T21.00-6

Комплект:4

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:07000-05210

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT M16X1.5X40-Zn.D

Каталожный номер:GB5786

Комплект:3

Примечание:

№ на схеме:13

Наименование:WASHER 16

Каталожный номер:GB93

Комплект:3

Примечание:
