DRAWBAR

← EQUALIZER BAR (PD220Y-1) CYLINDER BRACKET GROUP →

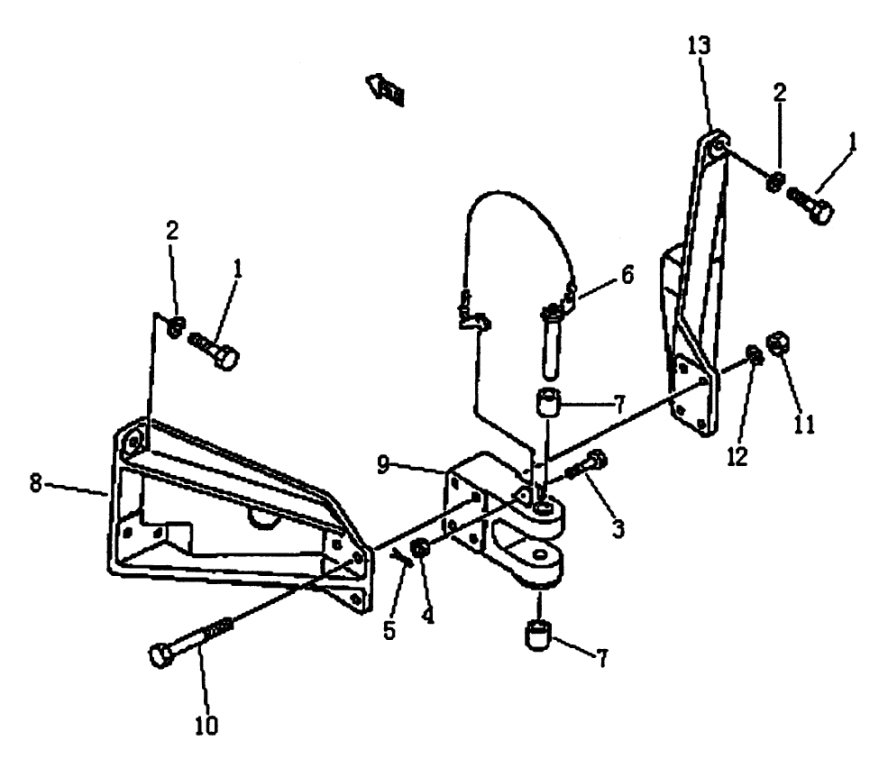

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:T21.78.1-8

Комплект:6

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:T21.69-2

Комплект:6

Примечание:

№ на схеме:3

Наименование:BOLT M16X1.5X75-Zn

Каталожный номер:GB31.3-88

Комплект:1

Примечание:

№ на схеме:4

Наименование:NUT M16X1.5-Zn

Каталожный номер:GB9457

Комплект:1

Примечание:

№ на схеме:5

Наименование:PIN 4X30

Каталожный номер:GB91-86

Комплект:1

Примечание:

№ на схеме:6

Наименование:CHAIN

Каталожный номер:69-6

Комплект:1

Примечание:

№ на схеме:7

Наименование:BUSHING

Каталожный номер:69-8

Комплект:2

Примечание:

№ на схеме:8

Наименование:BRACKET L.H.

Каталожный номер:T21.69-3

Комплект:1

Примечание:

№ на схеме:9

Наименование:DRAWBAR

Каталожный номер:69-5

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:69-7

Комплект:4

Примечание:

№ на схеме:11

Наименование:NUT M33X3

Каталожный номер:01580-03326

Комплект:4

Примечание:

№ на схеме:12

Наименование:WASHER 33

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:13

Наименование:BRACKET, R.H.

Каталожный номер:T2169.-4

Комплект:1

Примечание:
