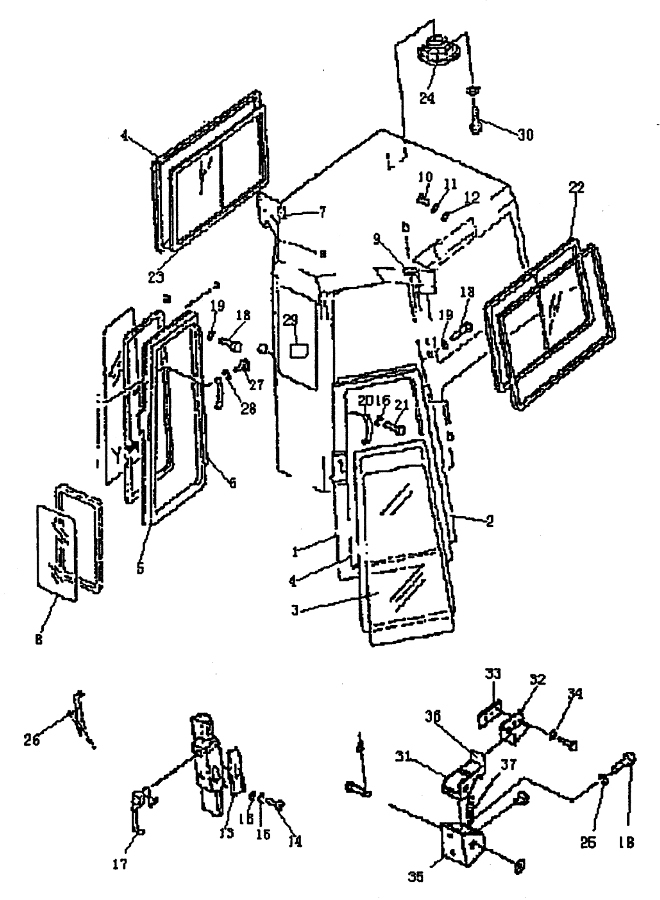

CAB 1

← ROPS CAB 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:CAB ASSEMBLY

Каталожный номер:T21.979

Комплект:1

Примечание:

№ на схеме:1

Наименование:DOOR ASSEMBLY,L.H

Каталожный номер:T21A.979.4

Комплект:1

Примечание:

№ на схеме:2

Наименование:LINK,L.H

Каталожный номер:T21A.979-2

Комплект:1

Примечание:

№ на схеме:3

Наименование:GLASS

Каталожный номер:T21A.979-9

Комплект:1

Примечание:

№ на схеме:4

Наименование:SEAL

Каталожный номер:T15.56.1-172

Комплект:1

Примечание:

№ на схеме:5

Наименование:DOOR ASSEMBLY,R.H

Каталожный номер:T21A.979.5

Комплект:1

Примечание:

№ на схеме:6

Наименование:LINK,R.H

Каталожный номер:T21A.979.3

Комплект:1

Примечание:

№ на схеме:7

Наименование:BUMPER, LOCK, R.H

Каталожный номер:T21A.979.10

Комплект:1

Примечание:

№ на схеме:8

Наименование:GLASS

Каталожный номер:T21A.979-10

Комплект:1

Примечание:

№ на схеме:9

Наименование:BUMPER,LOCK,L.H

Каталожный номер:T21A.979.8

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW M4x16-Zn

Каталожный номер:GB819

Комплект:3

Примечание:

№ на схеме:11

Наименование:WASHER 4-Zn

Каталожный номер:GB93

Комплект:3

Примечание:

№ на схеме:12

Наименование:WASHER 4-Zn

Каталожный номер:GB97.1

Комплект:3

Примечание:

№ на схеме:13

Наименование:CONER

Каталожный номер:T21A.979-7

Комплект:2

Примечание:

№ на схеме:14

Наименование:BOLT M6x12-Zn

Каталожный номер:GB5783

Комплект:24

Примечание:

№ на схеме:15

Наименование:WASHER 6-Zn

Каталожный номер:GB93

Комплект:28

Примечание:

№ на схеме:16

Наименование:WASHER 6-140HV-Zn

Каталожный номер:GB97.1

Комплект:24

Примечание:

№ на схеме:17

Наименование:LOCK ASSEMBLY

Каталожный номер:NBS502

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT M8x25-Zn

Каталожный номер:GB5783

Комплект:10

Примечание:

№ на схеме:19

Наименование:WASHER 8-Zn

Каталожный номер:GB93

Комплект:10

Примечание:

№ на схеме:20

Наименование:HANDLE

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:21

Наименование:BOLT M6x20-Zn

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:22

Наименование:WINDOW,L.H

Каталожный номер:T21A.979.6

Комплект:1

Примечание:

№ на схеме:23

Наименование:WINDOW,R.H

Каталожный номер:T21A.979.7

Комплект:1

Примечание:

№ на схеме:24

Наименование:FAN

Каталожный номер:FD250-24Z

Комплект:1

Примечание:

№ на схеме:25

Наименование:WASHER 8-Zn

Каталожный номер:GB97.1

Комплект:10

Примечание:

№ на схеме:26

Наименование:CLEANING

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:27

Наименование:SCREW M8x16-Zn

Каталожный номер:GB69-85

Комплект:16

Примечание:

№ на схеме:28

Наименование:WASHER 6-Zn

Каталожный номер:GB956.1

Комплект:16

Примечание:

№ на схеме:29

Наименование:ASH

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:30

Наименование:SCREW M8x35

Каталожный номер:GB819-85

Комплект:4

Примечание:

№ на схеме:31

Наименование:BRACKET

Каталожный номер:T21A.979-1

Комплект:1

Примечание:

№ на схеме:32

Наименование:BRACKET

Каталожный номер:T21A.979-2

Комплект:1

Примечание:

№ на схеме:33

Наименование:PLATE

Каталожный номер:T21A.979-3

Комплект:2

Примечание:

№ на схеме:34

Наименование:WASHER

Каталожный номер:T21A.979-4

Комплект:2

Примечание:

№ на схеме:35

Наименование:LINER

Каталожный номер:T21A.979-20

Комплект:4

Примечание:

№ на схеме:36

Наименование:COVER

Каталожный номер:T21A.979-5

Комплект:1

Примечание:

№ на схеме:37

Наименование:COVER

Каталожный номер:T21A.979-6

Комплект:1

Примечание:
