UNDER GUARD (PD165Y -1)

← BOX AND FLOOR (PD165Y-1) ENGINE HOOD AND GUARD (PD165YG) →

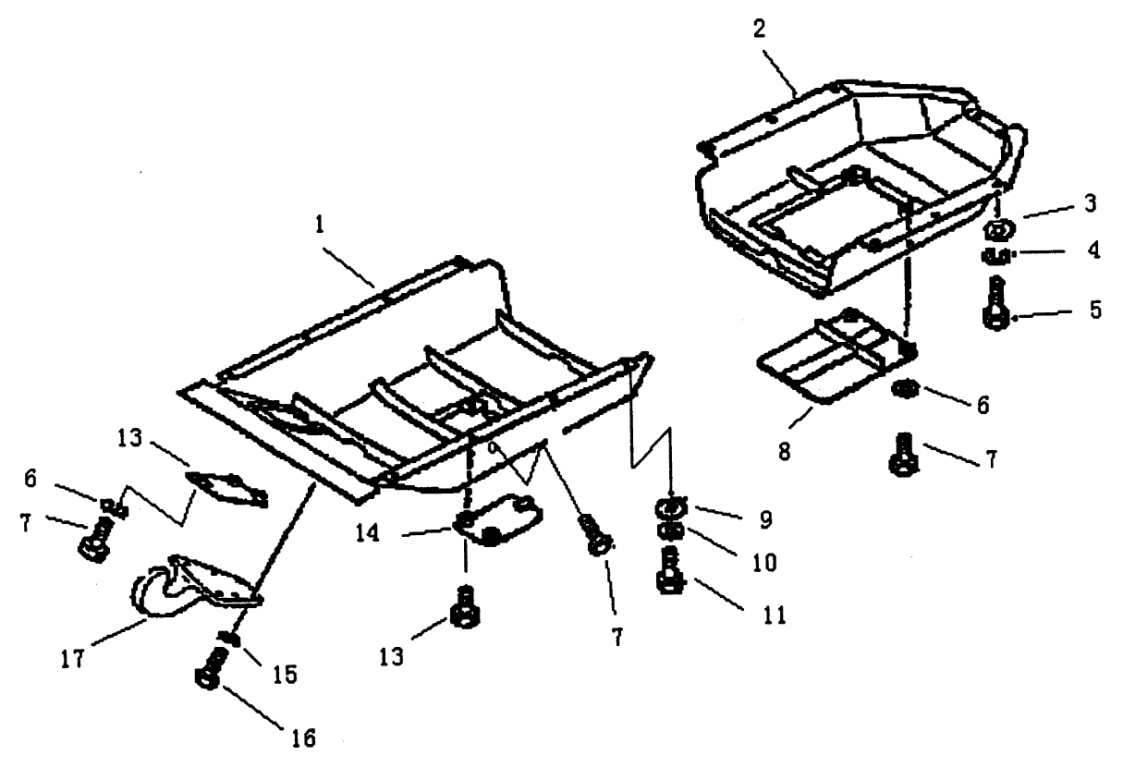

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GUARD FRONT

Каталожный номер:T24E.54.31

Комплект:1

Примечание:3306

№ на схеме:1

Наименование:GUARD FRONT

Каталожный номер:T24.54.10

Комплект:1

Примечание:

№ на схеме:2

Наименование:GUARD REAR

Каталожный номер:T24.54.9

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT M16x35-Zn

Каталожный номер:GB5783

Комплект:8

Примечание:

№ на схеме:4

Наименование:WASHER 16

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:5

Наименование:WASHER 16

Каталожный номер:GB97.1

Комплект:8

Примечание:

№ на схеме:6

Наименование:WASHER 12

Каталожный номер:GB97.1

Комплект:2

Примечание:

№ на схеме:7

Наименование:BOLT M12x35-Zn

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:8

Наименование:COVER

Каталожный номер:T24.54.8

Комплект:1

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:01643-32060

Комплект:10

Примечание:

№ на схеме:10

Наименование:WASHER 20

Каталожный номер:GB93

Комплект:10

Примечание:

№ на схеме:11

Наименование:BOLT M20x50-Zn

Каталожный номер:GB5783

Комплект:10

Примечание:

№ на схеме:12

Наименование:BOLT M20x40-Zn

Каталожный номер:GB5783

Комплект:8

Примечание:

№ на схеме:13

Наименование:COVER

Каталожный номер:T24.54.33

Комплект:1

Примечание:

№ на схеме:14

Наименование:COVER

Каталожный номер:T24.54.11[1]

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER 20

Каталожный номер:GB97.1

Комплект:6

Примечание:

№ на схеме:16

Наименование:BOLT M20x80-Zn

Каталожный номер:GB578

Комплект:6

Примечание:

№ на схеме:17

Наименование:HOOK

Каталожный номер:ST2.7.1-2

Комплект:1

Примечание:
