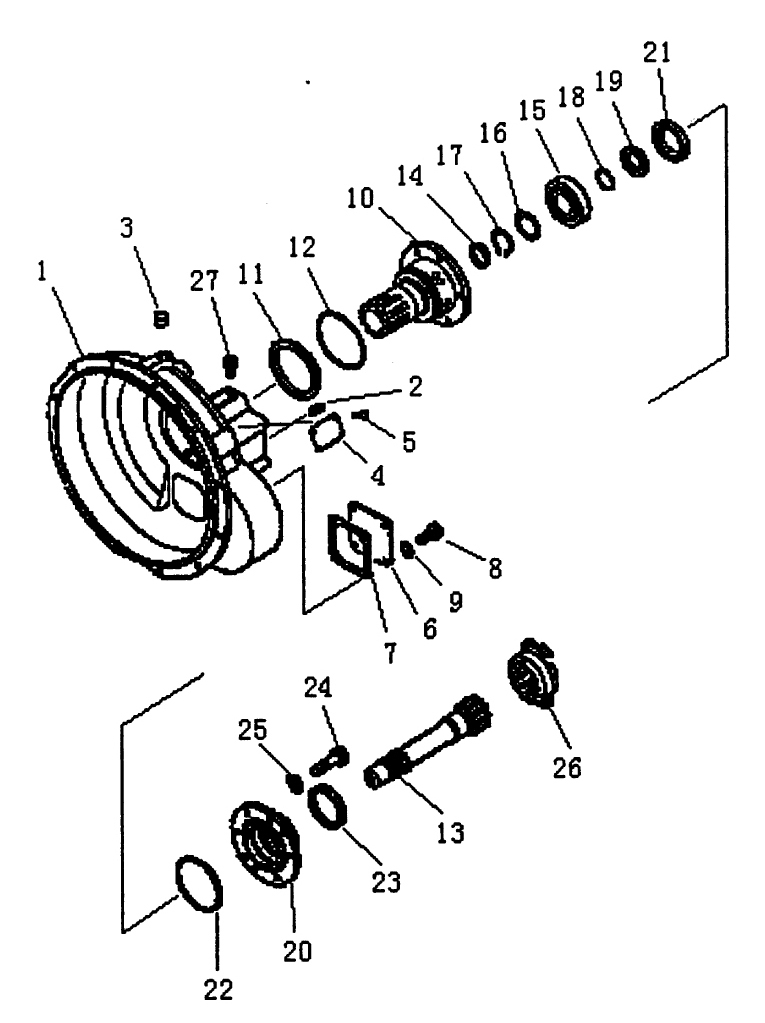

TORQUE CONVERTER HOUSING

← GAUGE PANEL PD165YS-1 TURBINE AND STATOR →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:TORQUE CONVERTER

Каталожный номер:T24.13.1

Комплект:1

Примечание:

№ на схеме:1

Наименование:HOUSING

Каталожный номер:T24.13.1-17

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLUG, TAPER AZG1/8'

Каталожный номер:JB/ZQ3874

Комплект:1

Примечание:

№ на схеме:3

Наименование:PLUG 14

Каталожный номер:JB/ZQ3876

Комплект:1

Примечание:

№ на схеме:4

Наименование:PLATE, NAME

Каталожный номер:T24.13.1-1

Комплект:1

Примечание:

№ на схеме:5

Наименование:RIVET 2.5X5

Каталожный номер:GB827

Комплект:4

Примечание:

№ на схеме:6

Наименование:COVER

Каталожный номер:T24.13.1-19

Комплект:1

Примечание:

№ на схеме:7

Наименование:GASKET

Каталожный номер:T24.13.1-20

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT M12X25

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:9

Наименование:WASHER,SPRING 12

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:10

Наименование:SHAFT, STATOR

Каталожный номер:T24.13.1-9

Комплект:1

Примечание:

№ на схеме:11

Наименование:RING SEAL

Каталожный номер:T24.13.1-8

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING 139.6X5.7-6

Каталожный номер:JB/ZQ3709

Комплект:1

Примечание:

№ на схеме:13

Наименование:SHAFT, TURBINE

Каталожный номер:T24.13.1-12

Комплект:1

Примечание:

№ на схеме:14

Наименование:RING SEAL

Каталожный номер:T24.13.1-15

Комплект:1

Примечание:

№ на схеме:15

Наименование:BEARING 4G311

Каталожный номер:GB278

Комплект:1

Примечание:

№ на схеме:16

Наименование:SPACER

Каталожный номер:T24.13.1-14

Комплект:1

Примечание:

№ на схеме:17

Наименование:RING SNAP 55

Каталожный номер:GB894.1

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-RING 48.7X3.55

Каталожный номер:GB3452.1

Комплект:1

Примечание:

№ на схеме:19

Наименование:SEAT

Каталожный номер:T24.13.1-13

Комплект:1

Примечание:

№ на схеме:20

Наименование:COVER

Каталожный номер:T24.13.1-10

Комплект:1

Примечание:

№ на схеме:21

Наименование:SEAT, OIL B-1-75

Каталожный номер:JB/ZQ3788

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-RING 136.6X3.1-6

Каталожный номер:JB/ZQ3709

Комплект:1

Примечание:

№ на схеме:23

Наименование:SEAT, DUST

Каталожный номер:T24.13.1-11

Комплект:1

Примечание:

№ на схеме:24

Наименование:BOLT M12X45-Zn

Каталожный номер:GB5782

Комплект:6

Примечание:

№ на схеме:25

Наименование:WASHER,SPRING 12

Каталожный номер:GB93

Комплект:6

Примечание:

№ на схеме:26

Наименование:COUPLING

Каталожный номер:T24.13.1.3

Комплект:1

Примечание:

№ на схеме:27

Наименование:NIPPLE

Каталожный номер:T24.13.1-21

Комплект:1

Примечание:
