STRAIGHT TILT FRAME (PD165Y -1)

← STRAIGHT TILT FRAME (PD165Y-1) STRAIGHT TILT FRAME (PD165YS) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

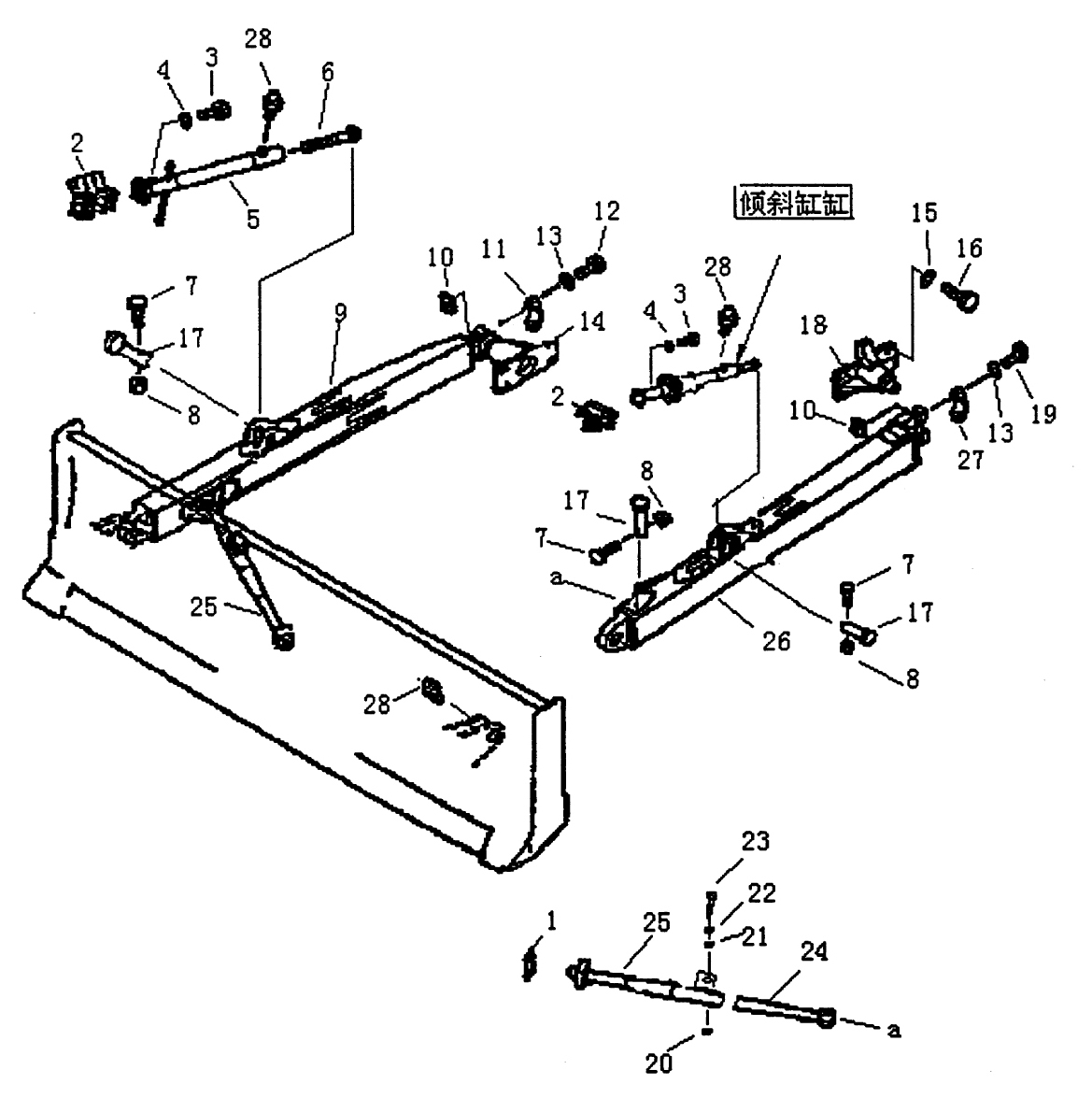

№ на схеме:1

Наименование:SHIM

Каталожный номер:T24.71.1-21

Комплект:2

Примечание:

№ на схеме:2

Наименование:SHIM

Каталожный номер:T24.71.1-1

Комплект:2

Примечание:

№ на схеме:3

Наименование:BOLT M18X65-Zn.D

Каталожный номер:GB5783

Комплект:16

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:01643-21845

Комплект:16

Примечание:

№ на схеме:5

Наименование:BRACE

Каталожный номер:T24.71.1.2

Комплект:1

Примечание:

№ на схеме:6

Наименование:ROD, SCREW

Каталожный номер:T24.71.1-2

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT M12X65-Zn.D

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:8

Наименование:NUT M12-Zn.D

Каталожный номер:GB6170

Комплект:4

Примечание:

№ на схеме:9

Наименование:FRAME, R.H

Каталожный номер:T24.71.1.3

Комплект:1

Примечание:

№ на схеме:10

Наименование:NUT

Каталожный номер:T24.71.1-3

Комплект:4

Примечание:

№ на схеме:11

Наименование:CAP, R.H

Каталожный номер:T24.71.1-4

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:01011-82430

Комплект:2

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:01643-32460

Комплект:4

Примечание:

№ на схеме:14

Наименование:TRUNNION

Каталожный номер:T24.71.1.4

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:01643-32060

Комплект:24

Примечание:

№ на схеме:16

Наименование:BOLT M20X45-Zn.D

Каталожный номер:GB5783

Комплект:16

Примечание:

№ на схеме:17

Наименование:SHAFT

Каталожный номер:T24.71.1-5

Комплект:4

Примечание:

№ на схеме:18

Наименование:TRUNNION

Каталожный номер:T24.71.1.6

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT M24X165

Каталожный номер:01011-82465

Комплект:2

Примечание:

№ на схеме:20

Наименование:NUT M20-Zn.D

Каталожный номер:GB6170

Комплект:2

Примечание:

№ на схеме:21

Наименование:WASHER 20-140HV

Каталожный номер:GB97.1

Комплект:4

Примечание:

№ на схеме:22

Наименование:WASHER 20-Zn

Каталожный номер:GB93

Комплект:2

Примечание:

№ на схеме:23

Наименование:BOLT M20X90- Zn

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:24

Наименование:BRACE

Каталожный номер:T24E.71.1-1

Комплект:2

Примечание:

№ на схеме:25

Наименование:BRACE

Каталожный номер:T24E.71.1.2

Комплект:2

Примечание:

№ на схеме:26

Наименование:FRAME, L.H

Каталожный номер:T24.71.1.7

Комплект:1

Примечание:

№ на схеме:27

Наименование:CAP, L.H

Каталожный номер:T24.71.1-24

Комплект:1

Примечание:

№ на схеме:28

Наименование:FITTING M10X1

Каталожный номер:GB1152

Комплект:6

Примечание:
