STRAIGHT TILT BLADE (PD165YG)

STRAIGHT TILT BLADE (PD165YG)

← C-FRAME (PD165Y-1) STRAIGHT TILT FRAME (PD165YG) →

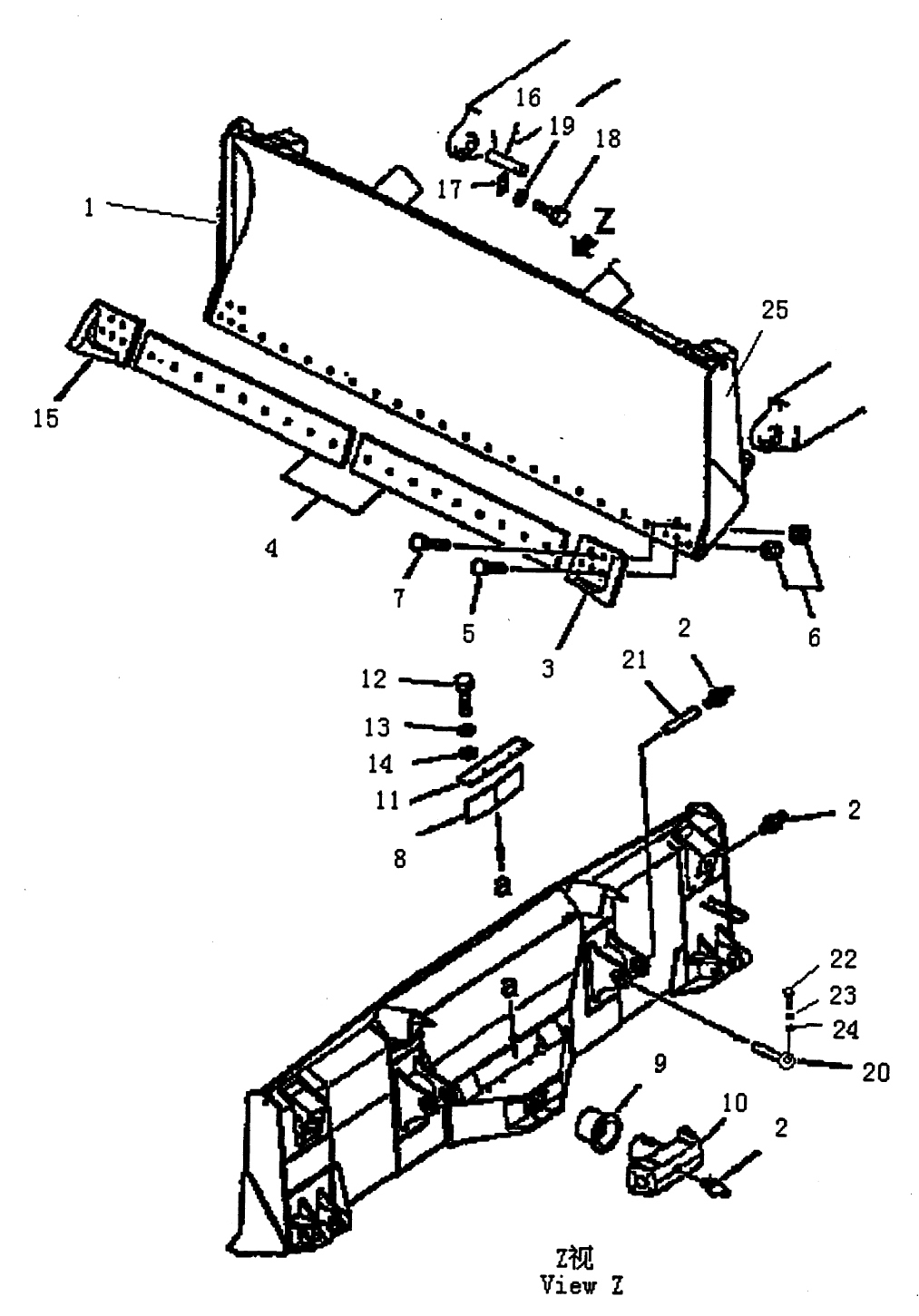

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BLADE ASS ‘Y
Каталожный номер:T24.71.1.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:FITTING M10X1
Каталожный номер:GB1152
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:CUTTING
Каталожный номер:T24.71.1-6
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CUTTING
Каталожный номер:T24.71.1-7
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:T24.71.1-8
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:NUT
Каталожный номер:T24.71.1-9
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:T24.71.1-10
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SPRING
Каталожный номер:T24.71.1-11
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BUSHING
Каталожный номер:T24.71.1-12
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SHAFT
Каталожный номер:T24.71.1-13
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:COVER
Каталожный номер:T24.71.1-14
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT M10X20
Каталожный номер:GB5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER 10
Каталожный номер:GB93
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:WASHER 10
Каталожный номер:GB97.1
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:CUTTING
Каталожный номер:T24.71.1-15
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:SHAFT
Каталожный номер:T24.71.1-16
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:PLATE
Каталожный номер:T24.71.1-17
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:BOLT M16X30-Zn.D
Каталожный номер:GB5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:WASHER
Каталожный номер:01643-31645
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:PIN
Каталожный номер:71-44
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:PIN
Каталожный номер:T24.71.1-19
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:BOLT M12X40-Zn.D
Каталожный номер:GB5783
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:WASHER 12-Zn
Каталожный номер:GB93
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:WASHER 12-Zn
Каталожный номер:GB97.1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:BLADE
Каталожный номер:T24.71.1.1GD
Комплект:1
Примечание:
