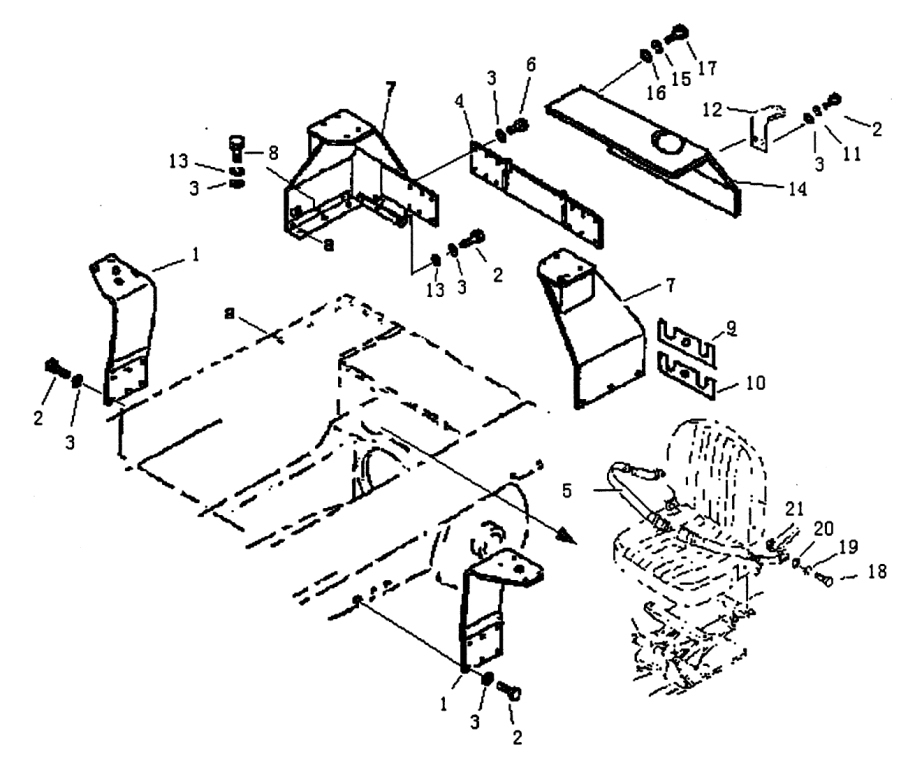

ROPS FRAME (PD165YG)

← FUEL CONTROL LEVER (PD165YS-1) ROPS FRAME (PD165Y-1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRACKET, R.H

Каталожный номер:T24.978.6

Комплект:1

Примечание:

№ на схеме:1

Наименование:BRACKET, L.H

Каталожный номер:T24.978.4

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT M20X65-10.9-Zn

Каталожный номер:GB5782

Комплект:8

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:01643-32060

Комплект:36

Примечание:

№ на схеме:4

Наименование:PLATE

Каталожный номер:T24.978.7[1]

Комплект:1

Примечание:

№ на схеме:5

Наименование:SEAT

Каталожный номер:T14A.978.8

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT M20X50-10.9-Zn

Каталожный номер:GB5783

Комплект:8

Примечание:

№ на схеме:7

Наименование:BRACKET

Каталожный номер:Т24.978.5[1]

Комплект:1

Примечание:

№ на схеме:7

Наименование:BRACKET

Каталожный номер:T24.978.2[1]

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT M20X40-10.9-Zn

Каталожный номер:GB5783

Комплект:6

Примечание:

№ на схеме:9

Наименование:PLATE

Каталожный номер:Т24.978-1

Комплект:16

Примечание:

№ на схеме:10

Наименование:PLATE

Каталожный номер:Т24.978-2

Комплект:8

Примечание:

№ на схеме:11

Наименование:WASHER 12-Zn

Каталожный номер:GB93

Комплект:2

Примечание:

№ на схеме:12

Наименование:PLATE

Каталожный номер:Т21А.06-4

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER 20-Zn

Каталожный номер:GB5783

Комплект:16

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:Т24.978-4

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER 10-Zn

Каталожный номер:GB93

Комплект:9

Примечание:

№ на схеме:16

Наименование:WASHER 10-140HV-Zn

Каталожный номер:GB97.1

Комплект:9

Примечание:

№ на схеме:17

Наименование:BOLT M10X20-Zn

Каталожный номер:GB5783

Комплект:9

Примечание:

№ на схеме:18

Наименование:BOLT M12X35-Zn

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:19

Наименование:WASHER 12-Zn

Каталожный номер:GB93

Комплект:2

Примечание:

№ на схеме:20

Наименование:WASHER 12-Zn

Каталожный номер:GB97.1

Комплект:4

Примечание:

№ на схеме:21

Наименование:NUT M12-Zn

Каталожный номер:GB6170

Комплект:2

Примечание:
